Projets

Permet de créer et d'ouvrir des projets, ainsi que de gérer les paramètres du projet.

AutoCAD Electrical toolset est basé sur un projet. Un projet est un jeu de dessins étroitement liés. Toutes les informations relatives au projet, y compris les dessins qu'il contient, sont enregistrées dans un fichier de projet portant l'extension .wdp.

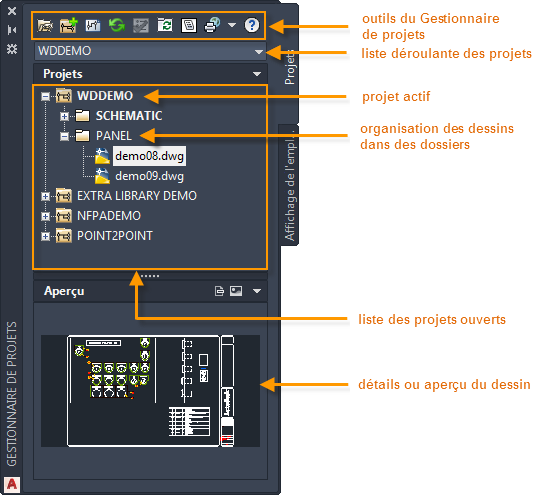

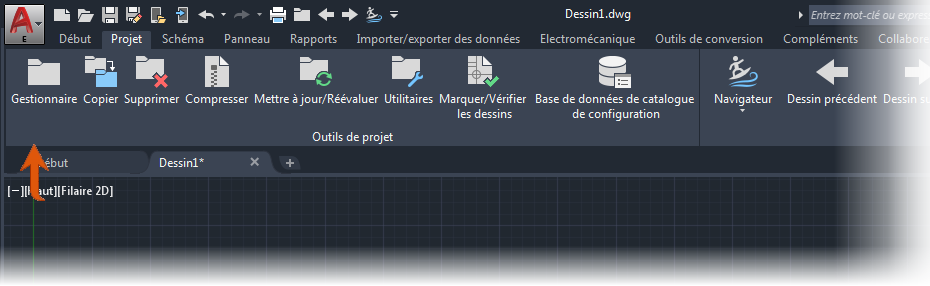

Le Gestionnaire de projets est l'outil qui permet de travailler sur les projets et les dessins d'un projet. Trouver

Remarque : Si vous affichez cette rubrique dans le navigateur de l'aide d'AutoCAD Electrical toolset, vous pouvez cliquer sur l'icône ou sur le lien de recherche affiché à côté de celle-ci. Une flèche apparaît et pointe vers la commande sur le ruban.

Etant donné qu'il s'agit d'une palette, elle reste visible à l'écran même lorsque vous utilisez d'autres commandes. Vous pouvez l'ancrer, la redimensionner et la masquer automatiquement.

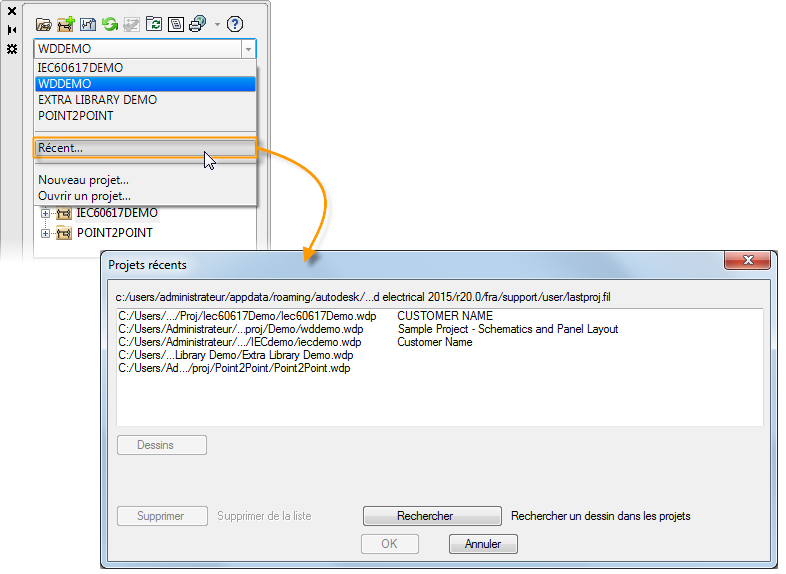

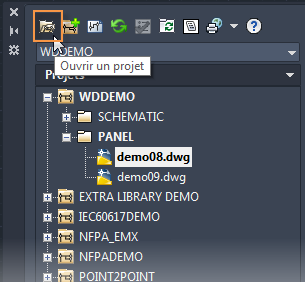

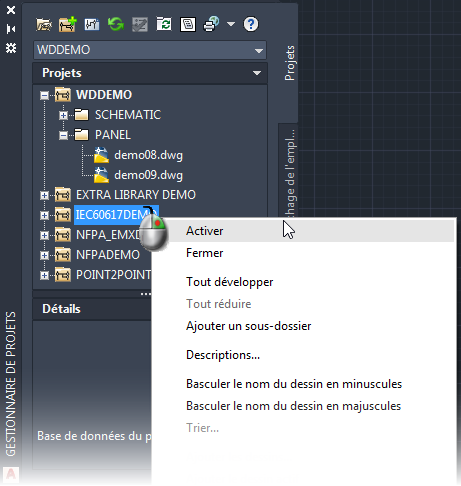

Vous pouvez ouvrir autant de projets que vous le souhaitez dans le Gestionnaire de projets, mais un seul projet peut être actif à la fois. Les fonctions à l'échelle du projet sont exécutées sur les dessins du projet actif uniquement.

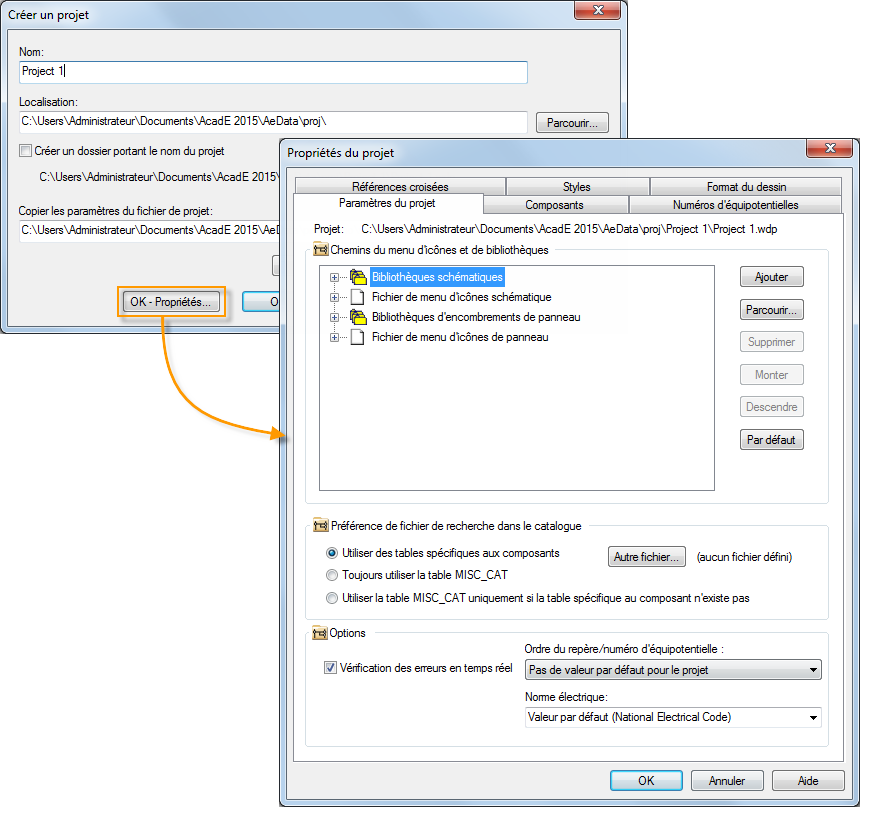

Créer un projet

Le fichier de projet (.wdp) est créé dans le dossier spécifié, qui contient les descriptions et les paramètres du projet. Le nouveau projet devient automatiquement le projet actif. Vous pouvez maintenant ajouter des dessins au projet.

Propriétés du projet

Définissez les propriétés du projet, telles que les chemins des bibliothèques, le format de dessin et le style des références, lorsque vous démarrez un nouveau projet, ou ultérieurement.

Il existe deux types de propriétés de projet :

Propriétés enregistrées dans le fichier de projet en tant que valeurs par défaut des dessins. Ces propriétés possèdent des propriétés de dessin correspondantes qui contrôlent les fonctionnalités.
Propriétés enregistrées dans le fichier de projet en tant que paramètres de projet. Ces propriétés ne possèdent pas de propriétés de dessin correspondantes et contrôlent les fonctionnalités pour l'ensemble du projet.
