Boîte de dialogue Modifier la séquence de connexion des fils

Définit une séquence de connexion des fils pour contrôler la génération de rapports de provenance/destination.

Trouver

 Entrée de commande :  AEEDITWIRESEQUENCE

Prédéfinissez la séquence de connexions d'un réseau de fils. Le réseau peut figurer intégralement sur le dessin actif ou bien être réparti sur plusieurs dessins avec des symboles source/de destination de signal.

Le fait de définir la séquence vous permet de contrôler la façon dont AutoCAD Electrical toolset analyse les circuits, notamment :

• L'ordre du contenu de la table WFRM2ALL dans le fichier de base de données du projet
• La façon dont les informations de connexion de provenance/destination s'affichent dans les différents rapports
• Les annotations concernant les représentations de l'encombrement physique (à l'aide de l'outil Annotation des fils d'encombrement du panneau).

Remarque : Vous pouvez également y accéder en cliquant avec le bouton droit de la souris sur n'importe quel segment d'un réseau de fils et en sélectionnant Séquence des fils Modifier la séquence des fils.

Fournit ces fonctions pour définir l'ordre de la séquence :

• Tri des composants par emplacement physique.
• Déplacement des composants vers le haut et le bas dans la liste.

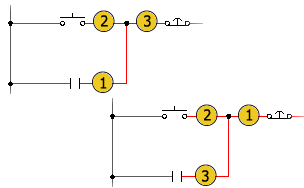

• Fonction Choisir le mode, dans le dessin courant seulement, où vous pouvez choisir les points de connexion des fils pour définir la séquence de connexion.

Une fois que vous avez spécifié la séquence, vous pouvez l'afficher avec l'outil Afficher la séquence des fils, ou bien afficher le rapport de la séquence avec l'outil de consignation Provenance/destination des fils.

Remarque : La boîte de dialogue qui s'affiche varie selon que vous modifiez la séquence d'un réseau de fils connecté à une borne ou non. Lorsque le réseau de fils sélectionné comporte une borne, vous avez la possibilité de définir des séquences de connexion de fils Direct-à-Borne secondaires.

Séquence de connexion des fils	Répertorie les fils et les bornes trouvés dans le circuit. "*" indique que le fil se trouve sur un autre dessin. "t" indique que l'entrée est une borne susceptible de faire l'objet d'une définition de séquence secondaire Direct-à-Borne. Remarque : Les composants connectés à l'autre côté de la borne (côté opposé du réseau de fils choisi) ne s'affichent pas dans la liste, même si la borne est une borne qui ne modifie pas le numéro d'équipotentielle.
Choisir le mode	Permet de définir la séquence en choisissant manuellement les points au niveau ou à proximité de chaque point de connexion des fils. Cliquez à proximité de chaque connexion de fil dans l'ordre dans lequel vous voulez définir la séquence de composant en composant. Remarque : Choisir le mode n'est pas disponible lorsque vous travaillez sur un réseau de fils réparti sur plusieurs fichiers dessin.
Trier les localisations	Trie automatiquement l'affichage de la connexion des fils selon les valeurs d'installation et de localisation. Si la liste a déjà été triée, le tri est inversé.
Monter	Déplace la connexion de fils sélectionnée d'une position vers le haut dans la liste définissant l'ordre des fils.
Descendre	Déplace la connexion de fils sélectionnée d'une position vers le bas dans la liste définissant l'ordre des fils.
Séquences secondaires Direct-à-Borne	Répertorie les séquences supplémentaires dans lesquelles une connexion de composants (ou de bornes) doit être consignée comme étant directement liée à une borne sélectionnée.
Ajouter	Place les composants sélectionnés dans la liste des séquences secondaires Direct-à-Borne avec une copie de la borne sélectionnée. Pour que ce bouton soit disponible, vous devez sélectionner les composants et la borne à mettre en séquence. Si vous sélectionnez plusieurs composants à mettre en guirlande à la borne (en maintenant la touche Ctrl enfoncée), le premier composant sélectionné est affiché directement connecté à la borne.
Réinitialiser	(disponible uniquement lorsqu'une entrée de la séquence est mise en surbrillance) Supprime la séquence sélectionnée de la liste des séquences secondaires Direct-à-Borne. Le composant est replacé dans la liste de séquence de connexion des fils.
Connexion	Indique si le composant est non défini (-), consigné sur le côté interne de la borne (I) ou sur le côté externe de la borne (E). Lorsque cette option est sélectionnée, un I ou un E s'affiche dans la colonne PD1 ou PD2 (Description du point) du rapport Provenance/destination des fils.
Rafraîchir	Met à jour la base de données de connectivité des fils (la table WFRM2ALL) avec les informations de connexion des fils des fichiers obsolètes éventuels. Remarque : Si tous les dessins sont à jour, ce bouton est désactivé. Sinon, le bouton est activé et le nombre de dessins obsolètes s'affiche en regard.
Supprimer tout	Supprime les informations de remplacement de séquence de connexion des fils d'un réseau de fils. Cela consiste à supprimer les affectations de données étendues dans les attributs de connexion de fils des composants ainsi que les affectations facultatives de données étendues sur les symboles de borne lorsque des séquences Direct-à-Borne sont définies. Remarque : Si le réseau comprend un ou plusieurs symboles de connexion des fils en T, la séquence définie par leur placement et leur orientation n'est pas affectée. Ainsi, les valeurs peuvent rester dans la colonne Courant.
OK-nouveau	Applique les informations de séquence de connexion des fils aux points de connexion des fils et aux bornes du réseau de fils sélectionné sous la forme de données étendues. Ces données de séquence sont alors gérées dans le fichier de dessin. Elles sont extraites ultérieurement dans le fichier de base de données de stockage du projet pour contrôler le format des connexions de fils répertoriées dans la table WFRM2ALL.
