A propos des propriétés de base

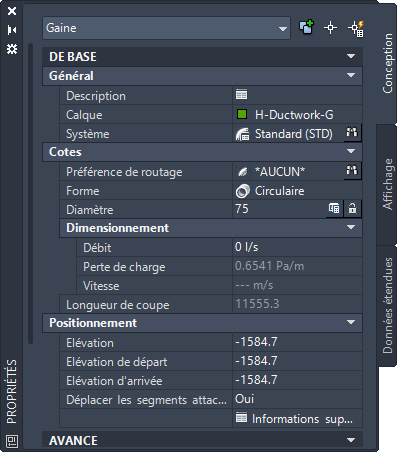

Pour modifier les propriétés de base d'une gaine, utilisez la palette des propriétés.

Les propriétés de base sont développées par défaut. Les propriétés affichent la dernière valeur stockée.

Remarque : Dans les tableaux suivants, les propriétés relatives au type de connexion bride sont précédées d'un astérisque (*), les propriétés relatives aux raccords de piquage sont précédées de deux astérisques (**), les propriétés associées aux gaines flexibles sont précédés de trois astérisques (***) et ne sont disponibles que lorsque vous modifiez l'objet correspondant.

Général	Description
Description	Décrit l'objet (facultatif)
Calque	Spécifie le style de calque de l'objet sélectionné.
Système	Spécifie la définition de système de l'objet sélectionné.

Cotes	Description
Préférence de routage	Spécifie la préférence de routage de l'objet de gaine sélectionné
Forme	Indique la forme de l'objet sélectionné.
Taille	Spécifie la taille de la préférence de routage de l'objet sélectionné. Il existe différents paramètres de taille par défaut, en fonction de la forme sélectionnée. Ovale - Largeur et Hauteur Rectangulaire - Largeur et Hauteur Rond - Diamètre
Dimensionnement de gaine	Calcule la taille de la gaine en fonction du débit, du frottement, de la rugosité et de la densité. Si la forme est rectangulaire ou ovale, un paramètre de taille doit être fixe pour que l'autre taille puisse être calculée. Remarque : Pour plus d'informations, reportez-vous à la rubrique Dimensionnement du système de gaines.
Verrouillage de la taille	Permet d'éviter les modifications de la taille nominale lors de la modification de la conduite de gaine

Dimensionnement	Description
Débit	Spécifiez le débit de l'objet sélectionné. Le débit est obtenu de la pièce à vues multiples connectée. S'il n'y a pas de pièce à vues multiples connectée, la valeur sera zéro.
Frottement	Affiche le frottement prédéfini de l'objet sélectionné (lecture seule). La valeur de frottement est obtenue du système de gaines sélectionné.
Vitesse	Spécifie la définition de système de l'objet sélectionné.
Longueur de coupe	Spécifie la valeur rapportée de la longueur de gaine.

Position	Description
Elévation	Spécifie l'élévation de l'objet de gaine.

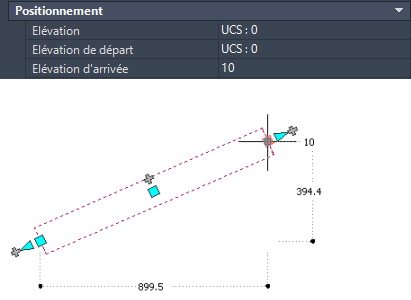

Elévation de départ Elévation d'arrivée	Spécifie l'élévation aux points de départ et d'arrivée du segment de gaine. Elévation de départ/arrivée sur la palette des propriétés
Déplacer les segments attachés	Permet de spécifier si les segments de gaine attachés sont déplacés en cas de modification de l'emplacement du composant sélectionné (par défaut, Oui).
Informations supplémentaires	Cliquez sur pour ouvrir la fiche de travail Emplacement. Remarque : Pour plus d'informations, reportez-vous à la rubrique Pour modifier l'emplacement de la gaine ou du raccord.

Routage	Description
*Format de pente	Affiche le format de pente actuel (non modifiable).
*Pente	Spécifie la valeur de pente du segment de gaine actuel (non modifiable).
