A propos des propriétés de base

Ajoutez les propriétés de base d'une gaine à l'aide de la palette des propriétés.

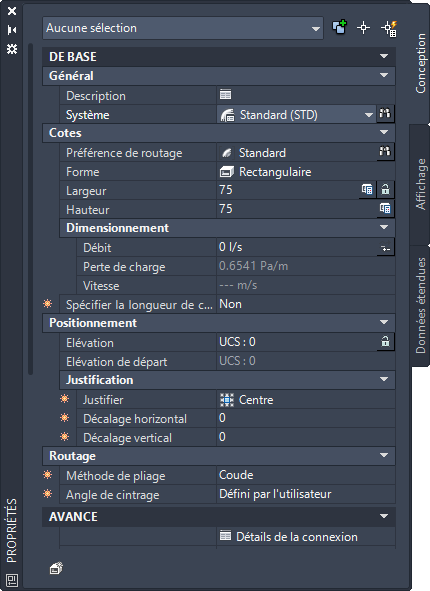

Par défaut, les propriétés de base s'affichent sur la palette Propriétés de gaine.

Remarque : Dans les tableaux suivants, les propriétés relatives à l'ajout d'une gaine sont précédées d'un astérisque (*), les propriétés relatives aux gaines flexibles sont précédées de deux astérisques (**) et les propriétés associées à des raccords de gaine sont précédées de trois astérisques (***). Ces propriétés sont uniquement disponibles lorsque vous ajoutez l'objet correspondant.

Général	Action	Sélections
Description	Décrit le composant de gaine (facultatif).
Système	Sélectionne une définition de système pour l'objet de gaine du dessin actif.	Standard (par défaut) ; sélections provenant du catalogue
***Composant	Cliquez sur l'image en regard du composant pour ouvrir la boîte de dialogue Sélectionner un composant.
***Taille actuelle	Sélectionnez une des tailles proposées dans le menu déroulant. Toutes les tailles sont normalisées.

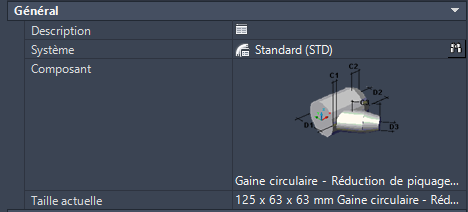

	Interface utilisateur générale pour les raccords de gaines

Cotes	Action	Sélections
Préférence de routage	Sélectionne une préférence de routage pour l'objet de gaine du dessin actif.	Standard (par défaut) ; sélections provenant du catalogue
Forme	Indique la forme de l'objet sélectionné.	Rectangulaire (par défaut) ; ensuite, la dernière forme utilisée
Taille	Sélectionne une taille comprise dans l'intervalle spécifié dans la préférence de routage actuelle. Il existe différents paramètres de taille par défaut, en fonction de la forme sélectionnée. Ovale - Largeur et Hauteur Rectangulaire - Largeur et Hauteur Rond - Diamètre	Dernière valeur utilisée sélectionnée
Calculer la taille	Calcule la taille de la gaine en fonction du débit, du frottement, de la rugosité et de la densité. Si une forme rectangulaire ou ovale est sélectionnée, une taille doit être fixe pour que l'autre taille puisse être calculée. Remarque : Pour plus d'informations, reportez-vous à la rubrique Dimensionnement du système de gaines.
Verrouillage de la taille	Empêche toute modification de la valeur de taille.	Déverrouillé (par défaut) Verrouillé
***Connexions	Personnaliser la taille du raccord que vous souhaitez ajouter.
*Débit	Le débit est obtenu des pièces à vues multiples raccordées à la conduite de gaine ou il peut être saisi.	0 (par défaut). Le débit sera automatiquement mis à jour si la gaine est connectée à une pièce à vues multiples.
*Frottement	Affiche la valeur de frottement de l'objet sélectionné en fonction de la définition de la section Définitions de système de gaines dans le Gestionnaire des styles (en lecture seule).
*Vitesse	Affiche la valeur de vitesse de l'objet sélectionné en fonction de la définition de la section Définitions de système de gaines dans le Gestionnaire des styles (en lecture seule).
Longueur de coupe	Si vous sélectionnez Oui, la propriété de longueur de coupe permet de spécifier une cote. Si vous sélectionnez Non, la propriété de longueur de coupe est masquée.	Non (par défaut)

Position	Action	Sélections
Elévation	Spécifie une valeur Z (élévation) au-dessus ou en dessous du plan XY du système de coordonnées utilisateur actif (SCU).	0 (par défaut), puis la dernière élévation utilisée
Verrouillage de l'élévation	Empêche des objets à une élévation de s'accrocher à des objets d'une autre élévation.	Déverrouillé (par défaut) Verrouillé
Elévation de départ	Spécifie une élévation pour la connexion 1 sur l'objet de gaine. La valeur de l'élévation de départ est la même que celle du champ Elévation.	0 (par défaut)

Justification	Action	Sélections
Justifier	Oriente la justification de l'objet de gaine.	Haut Gauche Haut Centre Haut Droite Centre (par défaut) Au centre, à gauche Au centre, à droite Bas Gauche Bas Centre Bas Droite
Décalage horizontal	Spécifie une valeur de décalage de placement dans la direction horizontale à partir du point d'insertion.	0 (par défaut) ; ensuite, la dernière valeur utilisée
Décalage vertical	Spécifie un décalage de placement dans la direction verticale à partir du point d'insertion.	0 (par défaut) ; ensuite, la dernière valeur utilisée

Routage	Action	Sélections
*Méthode de pliage	Sélectionnez la méthode de cintrage. Sélectionnez Coude, Décalage ou Réduction - Décalage.	Coude (par défaut) Décalage Réduction - Décalage
*Verrouillage de méthode de pliage	Empêche toute modification de la méthode de cintrage. Si vous ne verrouillez pas la méthode de cintrage Décalage ou Réduction - Décalage, le réglage redevient Coude après une insertion de la méthode de cintrage dans la conduite de gaine. Remarque : Ne s'affiche que si la méthode Décalage ou Réduction - Décalage est sélectionnée.	Déverrouillé (par défaut) Verrouillé
*Angle de cintrage	Spécifie l'angle de contrainte de routage dans la conduite de gaine.	L'angle de cintrage varie en fonction des valeurs définies dans le contenu du catalogue.
Verrouillage de l'angle de cintrage	Empêche toute modification de l'angle de cintrage. Le verrou d'angle de cintrage s'affiche uniquement pour les angles définis par l'utilisateur.	Déverrouillé (par défaut) Verrouillé
**Segment	Spécifie la méthode de positionnement de la gaine flexible.	Ligne Arc Spline
**Facteur de rayon	Si l'option Ligne est sélectionnée pour Segment, le facteur de rayon permet de spécifier une valeur de rayon.
*Raccord de branche	Spécifie la méthode de connexion des gaines.	Piquage Té
