- Ajoutez un tuyau, comme expliqué sous la rubrique Création d'un système de tuyauterie.
- Dans le dessin, désignez le point de départ de la conduite.

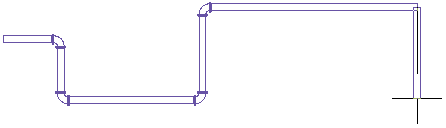

- Continuez de spécifier des points pour former la géométrie de positionnement de la conduite.
Lors de la mise en place d'une conduite, les raccords sont insérés en fonction des préférences de routage et de positionnement du tuyau. Si vous positionnez une géométrie pour laquelle un composant n'est pas spécifié dans la préférence, ou si ce composant est disponible, mais que la taille ou l'angle spécifié ne le sont pas, vous serez invité à effectuer une substitution.
Conseil : Vous pouvez utiliser la boussole, les accrochage d'objets, les accrochages AutoCAD MEP toolset, le mode Ortho et les lignes de repérage pour positionner une conduite. - Pour démarrer une nouvelle conduite, tapez n (nouvelle conduite) sur la ligne de commande et spécifiez les paramètres de la conduite dans la palette des propriétés.
Remarque : Lorsque vous ajoutez des conduites, AutoCAD MEP toolset insère des symboles de montée et de descente conformément au style de pente attribué au système de la conduite.
