Vous pouvez connecter une conduite de tuyauterie à une pièce à vues multiples. Pour ce faire, vous devez préalablement vérifier le type de connexion et la taille de la pièce à vues multiples afin de pouvoir spécifier la préférence de routage et la taille du tuyau en conséquence. Il est tout à fait possible de désigner manuellement le composant utilisé pour relier une conduite à une pièce à vues multiples.
Pour connecter une conduite de tuyauterie à une pièce à vues multiples
- Ajoutez un tuyau, comme expliqué sous la rubrique Création d'un système de tuyauterie.
- Commencez par positionner la conduite de tuyau.
- Au moment où vous rapprochez votre conduite de la pièce à vues multiples de destination, cliquez sur
(fonction de repérage des accrochages aux objets) dans la barre d'état de l'application pour aligner la conduite avec le raccord voulu sur la pièce à vues multiples.

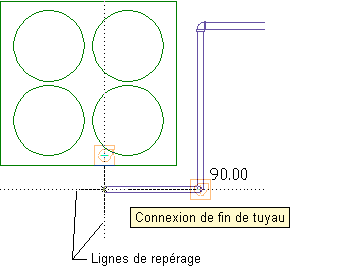

Utilisation de la fonction de repérage pour aligner une conduite par rapport à une connexion tuyau sur un refroidisseur
- Déplacez le curseur sur la connexion de la pièce à vues multiples afin d'afficher la connexion de fin de tuyau.
- Cliquez sur la connexion en question pour raccorder la conduite à la pièce à vues multiples. Conseil : Il est possible que vous soyez invité à accepter ou à annuler la connexion.
Si le trait d'axe du segment de tuyau n'est pas aligné par rapport à celui de la connexion de la pièce à vues multiples, le logiciel présente automatiquement des solutions de routage que vous êtes libre de prévisualiser et d'utiliser.
- Si la taille ou le type de connexion du segment de tuyau ne correspond pas à ceux de la pièce à vues multiples, désignez les raccords à employer :
Si… Action... la taille du tuyau diffère de celle du raccord de la pièce à vues multiples Le logiciel insère automatiquement un raccord réducteur. Acceptez la connexion. Si aucune transition n'est spécifiée dans la préférence de routage, la boîte de dialogue Choisir un composant vous invite à la spécifier. le type de connexion du tuyau diffère de celui de la pièce à vues multiples La boîte de dialogue Choisir un composant vous invite à spécifier les raccords pour cette connexion. vous avez l'intention d'utiliser un raccord du catalogue de composants non configuré dans la préférence de routage Spécifiez le raccord dans la palette des propriétés et insérez-le à l'extrémité de la conduite. Pour plus d'informations, reportez-vous à la rubrique Remplacement d'un composant par défaut. Une fois le raccord en place, vous devrez éventuellement le déplacer pour raccorder la conduite à la pièce à vues multiples.
