A propos des propriétés de base des tuyaux (mode de création)

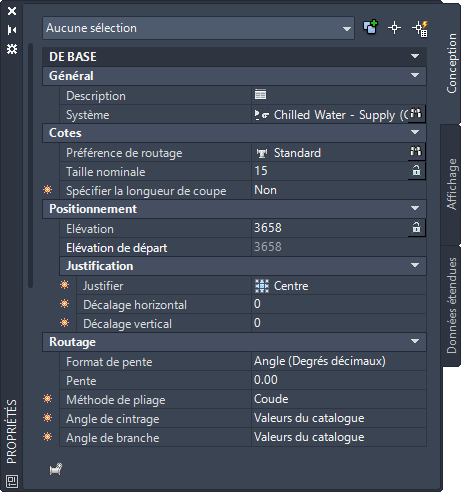

Il s'agit des propriétés de l'onglet Conception de la palette des propriétés que vous utilisez pour l'ajout d'objets de tuyauterie.

L'onglet Conception est divisé en deux catégories : De base et Avancé.

Par défaut, les propriétés de base s'affichent sur la palette des propriétés du tuyau.

Remarque : Dans les tableaux suivants, les propriétés relatives aux schémas de tuyauterie inclinés sont précédées d'un astérisque (*). Les propriétés relatives aux tuyaux flexibles sont précédées de deux astérisques (**) et ne sont disponibles qu'en cas d'ajout de tuyau flexible.

Général	Action	Sélections
Description	Décrit le composant de tuyau (facultatif).
Système	Sélectionne une définition de système pour l'objet de tuyauterie du dessin actif.	Standard (par défaut) ; sélections provenant du catalogue

Cotes	Action	Sélections
Préférence de routage	Sélectionne une préférence de routage pour l'objet de tuyauterie du dessin actif.	Standard (par défaut) ; sélections provenant du catalogue
Taille nominale	Sélectionne une taille comprise dans l'intervalle spécifié dans la préférence de routage actuelle.	2" (première fois) ; par la suite, dernière valeur utilisée
Verrouillage de la taille	Empêche toute modification de la valeur de taille nominale.	Déverrouillé (par défaut) Verrouillé
Spécifier la longueur de coupe Longueur de coupe	Si vous sélectionnez Oui, la propriété de longueur de coupe permet de spécifier une cote. Si vous sélectionnez Non, la propriété de longueur de coupe est masquée.	Non (par défaut)

Position	Action	Sélections
Elévation	Spécifie une valeur Z (élévation) au-dessus ou en dessous du plan XY du système de coordonnées utilisateur actif (SCU).	0 (par défaut)
Verrouillage de l'élévation	Empêche des objets à une élévation de s'accrocher à des objets d'une autre élévation.	Déverrouillé (par défaut) Verrouillé
Elévation de départ	Spécifie une valeur d'élévation pour la connexion 1 sur l'objet de tuyauterie. La valeur de l'élévation de départ est la même que celle du champ Elévation.	0 (par défaut)

Justification	Action	Sélections
Justifier	Oriente la justification de l'objet de tuyauterie.	Haut Gauche Haut Centre Haut Droite Centre (par défaut) Au centre, à gauche Au centre, à droite Bas Gauche Bas Centre Bas Droite
Décalage horizontal	Spécifie une valeur de décalage de placement dans la direction horizontale à partir du point d'insertion.	0 (par défaut)
Décalage vertical	Spécifie un décalage de placement dans la direction verticale à partir du point d'insertion.	0 (par défaut)

Routage	Action	Sélections
*Format de pente	Spécifie le format de pente actuel. Le format de pente a une incidence sur la propriété de pente (par exemple, en tant que fraction, décimale ou pourcentage). Remarque : Cliquez sur (Préférences), pour modifier le format de pente dans la fiche de travail Préférences de positionnement du tuyau.	Formats de pente disponibles : Angle Pourcentage (100 % = 45) Pourcentage (100 % = 90) Valeur d'ordonnée/Valeur d'abscisse Valeur d'abscisse, Ordonnée = valeur constante Valeur d'ordonnée, Abscisse = valeur constante Valeur d'ordonnée fractionnaire, Abscisse = valeur constante
*Pente	Spécifie une valeur de pente qui reflète le format de la pente. Remarque : Si vous modifiez la valeur de pente tout en ajoutant des composants de tuyauterie supplémentaires à une conduite, un raccord est ajouté afin d'ajuster la pente.	0 (par défaut)
*Méthode de pliage	Sélectionnez la méthode de cintrage. Choisissez Coude ou Décalage.	Coude (par défaut) Décalage
*Méthode de cintrage Verrouillage	Empêche toute modification de la méthode de cintrage. Si vous ne verrouillez pas Décalage, le paramètre redevient Coude après une insertion de la méthode de décalage dans la conduite de tuyau. Remarque : Ne s'affiche que si Décalage est sélectionné.	Déverrouillé (par défaut) Verrouillé
*Angle de cintrage	Spécifie l'angle de contrainte de routage dans la conduite de tuyauterie.	L'angle de cintrage varie en fonction des valeurs définies dans le contenu du catalogue.
Verrouillage de l'angle de cintrage	Empêche toute modification de l'angle de cintrage.	Déverrouillé (par défaut) Verrouillé
**Segment	Spécifie la méthode de positionnement du tuyau flexible.	Ligne Arc Spline
**Facteur de rayon	Si l'option Ligne est sélectionnée pour Segment, vous pouvez spécifier une valeur de rayon.
*Angle de branche	Spécifie l'angle (par exemple, 45 ou 90 degrés) de contrainte des tés et des piquages de la branche.	Les sélections varient en fonction des angles définis dans le contenu de catalogue. Par exemple, si un piquage est sélectionné, seuls les angles des préférences de routage relatives au piquage en question s'affichent.
*Verrouillage de l'angle de branche	Empêche toute modification de l'angle de branche.	Déverrouillé (par défaut) Verrouillé
