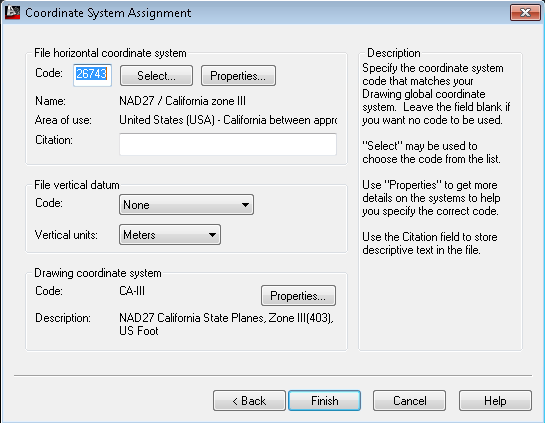

Utilizzare questa finestra di dialogo per indicare un sistema di coordinate per un file di immagine GeoTIFF esportato.
Se l'immagine è stata inserita con correlazione GeoTIFF e nessuna modifica delle coordinate, viene visualizzato un codice GeoTIFF di default. In caso contrario, è possibile scegliere se assegnare un sistema di coordinate all'immagine o no.
Se non si desidera indicare alcun sistema di coordinate, lasciare vuoto il campo Codice.
Se AutoCAD Raster Design toolset viene eseguito sul AutoCAD Map 3D toolset oppure se è aperto un disegno basato su un sistema di coordinate GIS, vengono visualizzati il codice e la descrizione appropriati per facilitare l'identificazione del codice GeoTIFF comparabile.
Sistema di coordinate orizzontali
- Codice
-
Codice GeoTIFF che identifica un sistema di coordinate dell'immagine.
- Seleziona
-
Apre la finestra di dialogo Seleziona sistema di coordinate dalla quale è possibile selezionare un codice mediante il nome, in base alla regione in cui viene utilizzato.
- Proprietà
-
Apre la finestra di dialogo Proprietà sistema di coordinate GeoTIFF per visualizzare le proprietà dettagliate del sistema di coordinate definite dal codice GeoTIFF.
- Nome
-
Specifica il nome del sistema di coordinate a cui fa riferimento il codice GeoTIFF.
- Area di impiego
-
Specifica la regione geografica in cui viene utilizzato il sistema di coordinate.
- Citazione
-
Specifica ulteriori dettagli relativi al sistema di coordinate. È possibile inserire qui eventuali note.
Datum verticale file
Questa sezione viene visualizzata solamente se si esporta un DEM (Digital Elevation Model, Modello di elevazione digitale).
- Codice
-
Specifica il datum per i valori di elevazione nel file DEM.
- Unità verticali
-
Specifica Piedi o Metri come unità di misura verticale. Viene visualizzata l'impostazione corrente del DEM. È possibile convertire il file esportato nell'altra unità modificando questa impostazione.
Sistema di coordinate del disegno
- Codice
-
Codice utilizzato dal AutoCAD Map 3D toolset per identificare il sistema di coordinate del disegno.
- Proprietà
-
Indica ulteriori dettagli tecnici relativi al sistema di coordinate.
- Descrizione
-
Specifica le informazioni di base sul sistema di coordinate.
