È possibile modificare un raccordo esistente o modificare diversi raccordi.
Per modificare un raccordo:
- Fare doppio clic sull'icona Feature raccordo

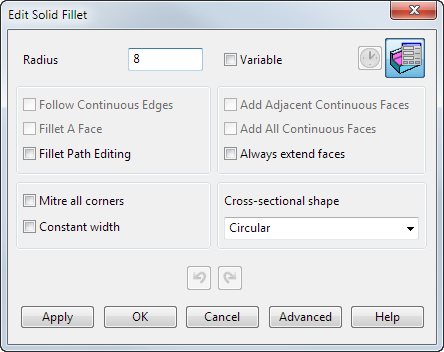

nella struttura per visualizzare la finestra di dialogo Modifica raccordo solido:
- Utilizzare la finestra di dialogo per modificare il raccordo. È possibile eseguire le seguenti operazioni:
- Trasformare un raccordo a raggio variabile in uno costante. Deselezionare l'opzione Variabile e inserire un nuovo valore nella casella Raggio.
- Trasformare un raccordo a raggio costante in uno variabile. Selezionare Avanzate per visualizzare la finestra di dialogo Raccordo a raggio variabile o selezionare l'opzione Variabile e inserire i nuovi valori sul raggio lungo il raccordo.
- Modificare il percorso del raccordo. Selezionare Modifica percorso raccordo per evidenziare il percorso originale del raccordo. Regolare il percorso esistente o crearne uno totalmente nuovo.
- Modificare il raccordo per avere una larghezza costante attivando/disattivando l'opzione Larghezza costante.
- Selezionare una nuova forma sezione trasversale.
- Selezionare un nuovo percorso per il raccordo come se si creasse un nuovo raccordo.
