Modifica di un taglio solido

È possibile modificare una singola feature di taglio solido esistente o modificare simultaneamente diversi tagli.

Per modificare un singolo taglio solido:

1. Accedere alla modalità di modifica in uno dei seguenti modi:
   • Fare doppio clic sull'icona della feature taglio nella finestra della struttura, o sulla feature deposito nel modello, per visualizzare la finestra di dialogo Taglio solido, con le opzioni di modifica disponibili.

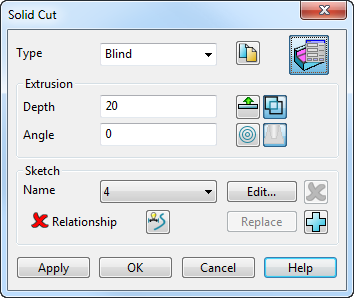

   • Fare clic sulla scheda Solido > pannello Feature > Taglia per visualizzare la finestra di dialogo Taglio solido. Fare clic su e selezionare e il taglio per rendere disponibili le opzioni di modifica:

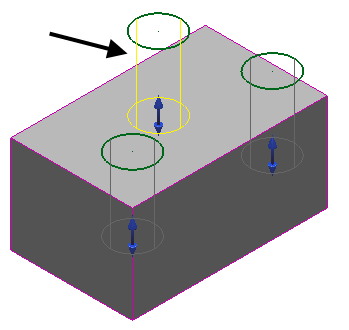

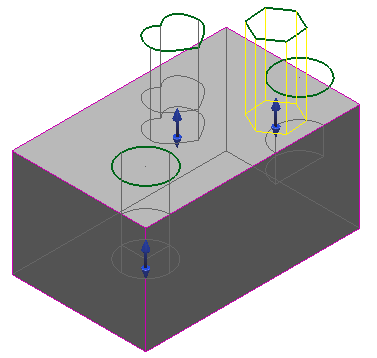

2. Selezionare il wireframe del taglio esistente facendo clic su di esso o selezionandolo nell'elenco Nome. Il solido estruso del wireframe selezionato è evidenziato.



3. Modificare il wireframe come necessario:

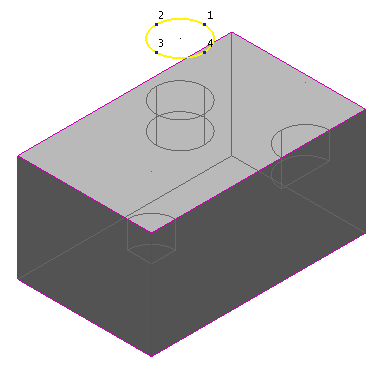

   1. Fare clic sul pulsante Modifica per rendere disponibile la scheda Strumenti curva. L'etichetta sul pulsante Modifica passa a Fine. Il solido estruso per il wireframe selezionato non è più visibile.

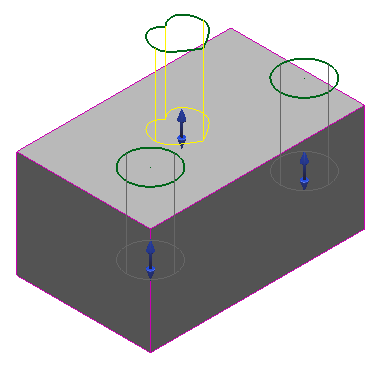

   2. Modificare il wireframe graficamente o usando i comandi della scheda.



   3. Una volta terminato di modificare il wireframe, fare clic sul pulsante Fine.

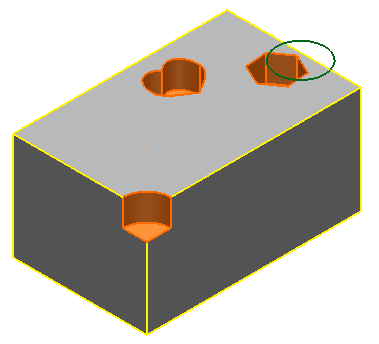

   4. Fare clic su Applica per creare il taglio nel solido usando il wireframe modificato.



4. Se necessario, Sostituire il wireframe selezionato di un taglio con un altro pezzo di wireframe:
   1. Selezionare il wireframe del taglio da sostituire.

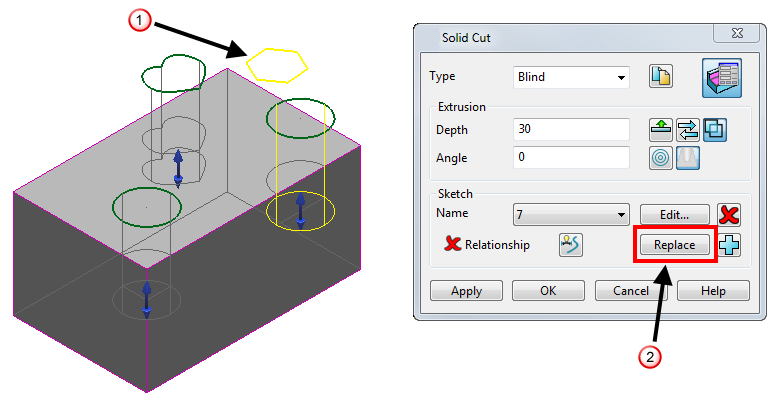

   2. Selezionare il wireframe di sostituzione . Il pulsante Sostituisci diventa disponibile .

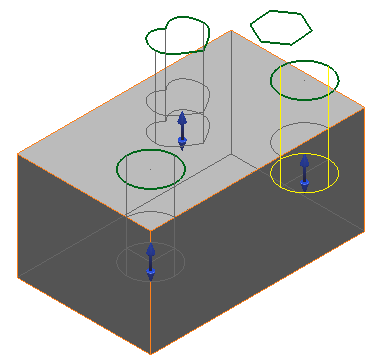

   3. Fare clic sul pulsante Sostituisci. Un solido estruso è creato dal wireframe di sostituzione e il solido estruso del wireframe sostituito è eliminato. Il wireframe del solido estruso sostituito è ora visibile.

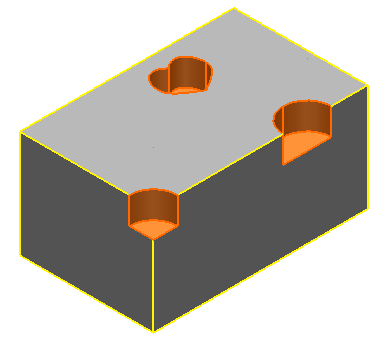

   4. Fare clic su Applica per ricreare il taglio usando il wireframe di sostituzione. Il wireframe del solido estruso sostituito è lasciato nel modello.



Nota: È possibile modificare il wireframe utilizzando i comandi specchia, sposta, ruota, offset e scala nella scheda Modifica.
