3D フィーチャーまで回転するデータムを作成する方法

3D フィーチャー データム アイテムでは、3D フィーチャーのベクトルと平行になるように、既存データムの軸を回転して、データムを作成します。

3D フィーチャーまで回転するデータムを作成する方法

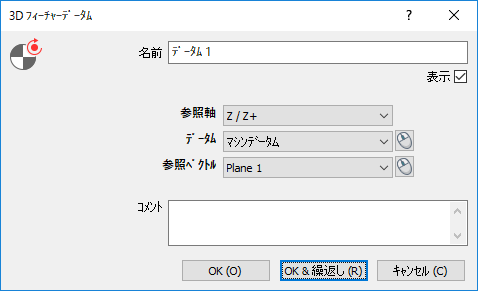

1. [アライメントデータム]タブ > [データム]パネル > [フィーチャー 3D へ]をクリックします。



2. アイテムの 名前 を入力します。 この名前は、検査シーケンス、[レポート]および[情報]タブで使用されます。また、別のアイテム内で、当該アイテムを参照する際にも使用されます。
3. CAD ビューにデータムを表示する場合、表示 を選択します。
4. データム リストから、回転するデータムを選択します。

   マウスを使用して CAD ビューからアイテムを選択 するには、 をクリックします。

5. 参照軸 リストから、参照ベクトル とアラインするデータム軸を選択します。
6. 参照ベクトル リストから、データムをアラインするベクトルを選択します。
7. アイテムに関する追加情報がある場合、コメント 欄に記入します。
8. OK をクリックし、検査シーケンスにアイテムを追加します。
