回転データムの作成方法

回転データム アイテムでは、いずれかの軸を中心に既存データムを指定角度分回転して、データムを作成します。

回転データムの作成方法

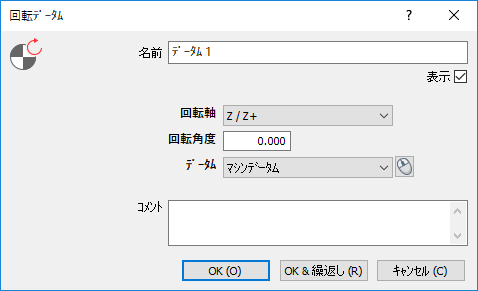

1. [アライメントデータム]タブ > [データム]パネル > [回転]をクリックします。



2. アイテムの 名前 を入力します。 この名前は、検査シーケンス、[レポート]および[情報]タブで使用されます。また、別のアイテム内で、当該アイテムを参照する際にも使用されます。
3. CAD ビューにデータムを表示する場合、表示 を選択します。
4. データムの 回転軸 を選択します。
5. データムの 回転角度 を選択します。
6. データム リストから、回転するデータムを選択します。

   マウスを使用して CAD ビューからアイテムを選択 するには、 をクリックします。

7. アイテムに関する追加情報がある場合、コメント 欄に記入します。
8. OK をクリックし、検査シーケンスにアイテムを追加します。
