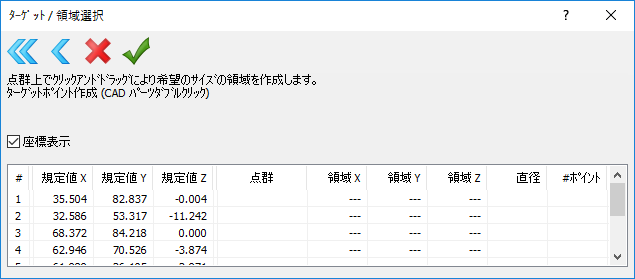

ターゲット / 領域選択 ダイアログは、点群選択ポイントアライメント ダイアログで 追加、または、修正 をクリックして表示します。このダイアログを使用して、点群選択ポイントアライメントの作成時に、CAD モデル上のポイントと点群の領域を一致させます。例:
ダイアログは、以下の 2 つのセクションに分かれています。
- ツールバー － アライメント内で使用されるターゲット領域のペアを制御します。選択
リストから全ターゲット領域のペアを削除
最後に作成されたターゲット領域のペアを削除
変更を保存せずにダイアログを閉じる
変更を保存してダイアログを閉じる
- リスト － 作成したターゲット領域のペア、および、以下の情報を表示します。次のものが表示されます。
- ターゲットポイント ID
- CAD モデル上のターゲットポイント座標
- ターゲットポイントに一致する点群領域の中心座標
- 各領域の半径
- 各領域のポイント数
- 当該領域を含む点群名
リストを表示するには、座標表示 を選択します。
