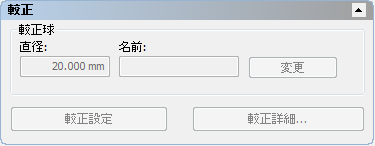

プローブ位置とスタイラスの有効直径の算出に使用した、較正球の直径と名前を表示します。
注: [較正]領域は、CNC マシンまたは手動 CMM の検査を作成する場合にのみ表示されます。
このセクションを使用して、較正処理をカスタマイズし、較正の表示と管理を行います。
[マシン]タブの[較正]領域には、次のオプションが表示されます。
- 変更 － 較正球を移動します。較正球再位置決めウィザード が表示されます。
- 較正設定 － 較正ポイント数、安全距離設定、トラッキングの変更、自動較正と手動較正の切替えを行います。較正設定 ダイアログが表示されます。
[オプション]ダイアログの [較正]ページで [シンプル]較正モードが選択されると、[較正設定]ボタンは無効になります。
- 較正詳細 － 検査中に行われた較正の詳細の表示、および、エクスポートを行います。較正詳細 ダイアログが表示されます。
