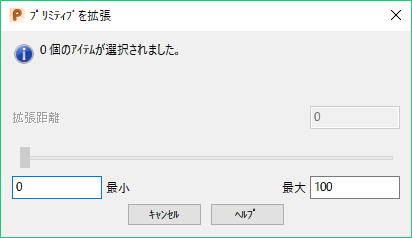

プリミティブを拡張ダイアログ

プリミティブを拡張 ダイアログにより、メッシュモデルにフィットするサーフェスの拡張距離を編集します。

次の方法で、フィットしたサーフェスの拡張距離を編集します。

1. [メッシュをセグメント化]ダイアログの[拡張距離を編集] ボタンをクリックします。プリミティブを拡張 ダイアログが表示されます。



2. 編集するサーフェスを選択します。 クリックして、単一サーフェスを選択します。 Shift キーを押しながらクリックして、複数サーフェスを選択します。または、ボックス選択を使用します。

   ダイアログにより、拡張可能な選択したサーフェスアイテム数が表示されます。 拡張できないアイテムを選択すると、PowerShape によってエラー メッセージが表示されます。

3. 最小 と 最大 項目を使用して、スライダーの範囲を指定します。 デフォルトで、それぞれ、0 と 100mm に設定されています。
   注: オプション ダイアログの 単位とトレランス ページの設定により、使用する単位が指定されます。
4. 拡張距離 値を入力、または、スライダーを使用して、サーフェスが拡張される距離を指定します。

   スライダーを動かすと、PowerShape によってモデルが更新されて、新規拡張距離が示されます。

   注: ダイアログを開くたびに、PowerShape によって[拡張距離]の値が 0 にリセットされます。
5. キャンセル をクリックして、ダイアログを閉じます。

注: これは、モデル内の全てのサーフェス、または、ソリッドに編集内容が適用される、セグメント化設定 ダイアログによる編集とは異なる操作なします。

注: [編集]タブ > [リミット]パネルで[プリミティブを拡張]オプションを使用して、セグメント化後にプリミティブの拡張距離をさらに編集することができます。
