次の方法で、メッシュをスティッチします。
- メッシュを選択します。

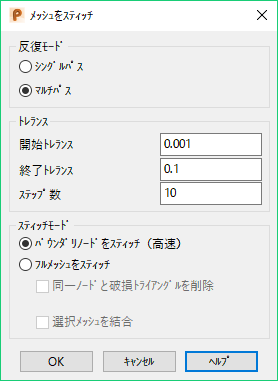

- [メッシュツール]タブ > [修正]パネル > [メッシュドクター] > [メッシュをスティッチ]をクリックします。メッシュをスティッチ ダイアログが表示されます。
- 反復モード を選択します。次の選択肢があります。
- シングルパス － 指定のトレランスでスティッチアルゴリズムを 1 回実行します。
- マルチパス － 開始トレランスと終了トレランス間に対数数列を使用して､指定の ステップ数 でスティッチアルゴリズムを実行します。
- スティッチの 開始トレランス を設定します。
- スティッチの 終了トレランス を設定します。
- マルチパス反復モード の ステップ数 を指定する値を入力します。
- スティッチモード を選択します。
- バウンダリーノードをスティッチ － スティッチ動作をバウンダリーノードに制限します。
- フルメッシュをスティッチ － メッシュ全体にスティッチ動作を適用します。 同一ノードと破損トライアングルを削除、または、選択メッシュを結合 を選択して、スティッチ方法を指定します。
- OK をクリックします。
最初に、トライアングルメッシュを生成して 開始トレランス と比較する場合に近いバウンダリーを結合することで、メッシュをスティッチします。こうしてトレランスが大きくなり、より多いトライアングルが生成されます。この処理は、メッシュを閉じるまで、または、終了トレランス に到達するまで繰り返されます。
注: 開始トレランス と 終了トレランス が、メッシュのスティッチの可能と不可能を決定します。バウンダリーが離れすぎていてスティッチできない場合、[管理]タブ > [修正]パネル > [孔埋め]を使用して、メッシュ内の孔を閉じます。
