다음 절차에 따라 요소를 다른 요소에 참조하십시오.
주: 프로젝트 환경에서 작업하는 경우 사용하는 모든 파일이 이 프로젝트에 속해 있는지 확인하십시오. 프로젝트에 속하지 않은 파일을 그리면 도면 관리의 전체 기능에 액세스할 수 없습니다. 비프로젝트 도면 파일을 프로젝트로 참조하려면, 파일을 요소로 변환한 후 참조하십시오.

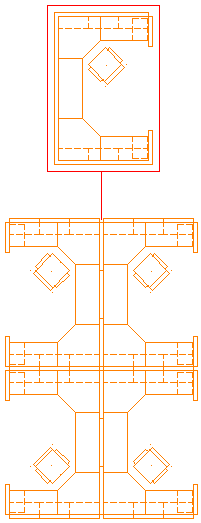

구획 그룹에 4번 참조된 구획 요소
- 신속 접근 도구막대에서 프로젝트 네비게이터
를 클릭합니다. - 구성 탭을 클릭합니다.
- 도면 탐색기에서 다른 요소를 참조할 요소를 찾아서 엽니다.
- 프로젝트 네비게이터 팔레트에서 열려 있는 요소에 참조로 넣을 요소를 찾습니다.
- 다음 방법 중 하나를 사용하여 열린 요소에 요소를 참조합니다.
원하는 작업... 할 일... 열려 있는 요소에 대한 외부 참조로 요소 부착 도면 탐색기에서 요소를 선택하고 마우스 오른쪽 버튼을 클릭한 후 외부 참조 부착을 클릭하거나, 도면 탐색기에서 요소를 선택하고 AutoCAD Architecture toolset 도면 영역의 열려 있는 요소로 끕니다. 요소를 외부 참조로 부착할 때 참조된 요소에서 현재 요소로 링크를 작성합니다. 그러면 현재 요소를 열거나 갱신할 때 참조된 요소에 대한 변경 사항이 현재 요소에 표시됩니다.
열려 있는 요소에 대한 외부 참조로 요소 중첩 도면 탐색기에서 요소를 선택하고 마우스 오른쪽 버튼을 클릭한 후 외부 참조 중첩을 클릭합니다. 외부 참조를 중첩할 때 참조된 요소에서 현재 요소로의 링크도 작성합니다. 부착된 참조와 달리, 요소 자체가 다른 요소 또는 구성에 대한 참조로 부착되거나 중첩될 때 중첩된 참조가 포함되지 않습니다.
요소를 호스트 요소에 블록으로 삽입 도면 탐색기에서 요소를 선택하고 마우스 오른쪽 버튼을 클릭한 후 블록으로 삽입을 클릭합니다. 요소를 다른 요소에 블록 참조로 삽입할 때 참조된 요소와 현재 요소 사이의 링크는 끊깁니다. 삽입된 요소는 블록으로 변환되고 참조 요소가 변경될 때 업데이트되지 않습니다. 그러나 현재 요소에서 블록을 편집할 수 있습니다.
- 필요한 경우 호스트 요소에서 외부 참조를 편집합니다.
