요소는 다중 사용을 위한 일반 건물 블록입니다. 예를 들어 많은 구획에 배치할 책상/의자 조합과 같은 반복되는 설계 객체에 대한 요소를 작성할 수 있습니다. 또한 일반 욕실 배치에 대한 요소를 작성하고 하나 이상의 구성에 여러 번 참조할 수 있습니다. 외부 참조의 개별 복제에 주석을 달 수 있으므로, 동일한 요소를 사용하여 위치에 따라 다르게 주석을 달 수 있습니다.
요소

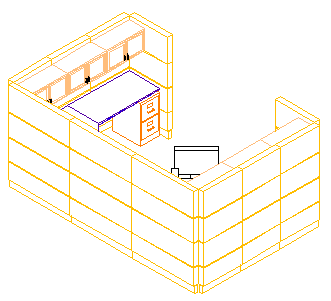

구획방 요소의 3D 뷰
여러 레벨 및 부속건물에 동일한 요소를 배치할 수 있습니다. 욕실 배치를 요소로 작성하는 경우 동쪽 윙의 1층에서와 마찬가지로 서쪽 윙의 2층에서 해당 요소를 사용할 수 있습니다. 특정 바닥 및 윙에 요소를 배치하려면 해당 요소를 구성에서 참고하십시오. 예를 들어 Generic Bathroom Layout이라는 요소를 작성하여 First Floor—Left Apartment, First Floor—Middle Apartment, First Floor—Right Apartment 등과 같은 구성에서 참고하십시오.
요소 파일
요소는 도면(DWG) 파일입니다. 비프로젝트 도면 파일과 달리, 동일한 이름의 추가 XML 파일이 작성됩니다. 함께 제공되는 XML 파일은 도면 파일을 프로젝트에 연결하는 정보를 포함합니다.
도면을 요소로 변환
도면 파일을 프로젝트 내 요소로 변환할 수 있습니다. 소스 도면을 이동하거나 복사할 하위 범주를 지정합니다.
기존 도면 파일을 요소로 변환하는 경우
- 도면 파일은 지정한 프로젝트 범주로 이동되거나 복사 또는 링크됩니다.
- 다른 이름을 지정하고 파일에 설명을 추가할 수 있습니다.
요소 템플릿
프로젝트를 작성하는 경우 새 요소의 기본 템플릿을 지정합니다.
구성 및 요소

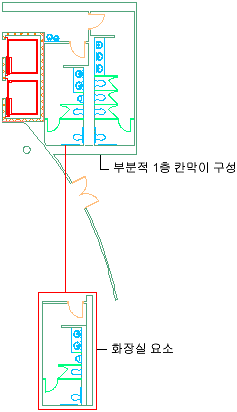

요소는 다중 사용을 위한 일반 건물 블록입니다. 욕실 배치를 요소로 작성할 경우 동쪽 윙의 1층에서와 마찬가지로 서쪽 윙의 2층에서 그 요소를 사용할 수 있습니다. 특정 바닥 및 윙에 요소를 배치하려면 해당 요소를 구성에 참조해야 합니다. 예를 들어 Generic Bathroom Layout이라는 요소를 작성하여 First Floor, Second Floor 및 Third Floor라는 구성에서 참조하십시오.
요소를 구성에 참조
요소를 다중 구성에 참조
다층 건물에서 레벨이 동일한 요소를 가질 수 있습니다. 요소를 한 번 작성한 후 해당 요소를 한 번의 간단한 단계로 다중 구성에 참조할 수 있습니다.
