다음 과정에 따라 하나 이상의 벽에서 직사각형 슬래브 또는 지붕 슬래브를 작성하십시오. 이 방법은 슬래브 또는 지붕 슬래브 기준선과 벽 기준선 간에 특정 정렬을 설정하려는 경우에 유용합니다. 하나의 벽에서 슬래브 또는 지붕 슬래브를 작성하는 경우 벽의 기준 높이는 슬래브 또는 지붕 슬래브의 기준선 모서리를 정의합니다. 여러 개의 벽에서 슬래브 또는 지붕 슬래브를 작성하는 경우 첫 번째 선택된 벽의 맨 위는 슬래브 또는 지붕 슬래브의 기준선 모서리를 정의합니다.
물매를 0으로 지정하여 다중 벽의 윤곽을 따라 평면 슬래브 또는 지붕 슬래브를 작성할 수 있습니다. 다중 벽을 선택하고 물매를 0이 아닌 다른 숫자로 선택한 경우 다중 슬래브 또는 지붕 슬래브가 작성됩니다.
닫힌 폴리선이 선택된 벽 중 하나를 교차하는 경우 슬래브 또는 지붕 슬래브가 유효하지 않으므로 벽을 다시 선택해야 합니다.
팁: 이 과정은 기존 벽 위에 지붕 슬래브를 배치하는 경우에 유용합니다. 기존 지붕 객체의 상황별 지붕 탭에서 액세스할 수 있는 변환 명령은 슬래브 기준선과 벽 기준선 간에 특정 정렬을 설정하려는 경우에 유용합니다.

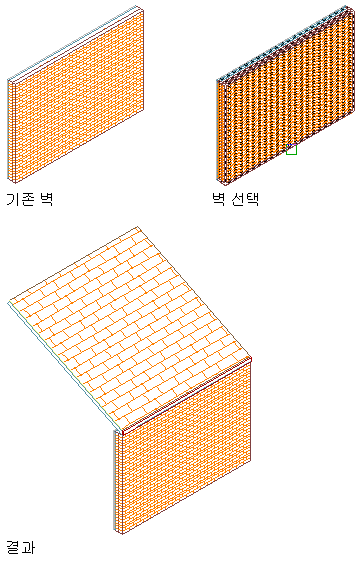

벽에서 지붕 슬래브 작성
주: 여러 개의 벽을 선택한 경우 벽이 제대로 "마무리"되어 있지 않으면 슬래브 또는 지붕 슬래브가 예상치 못한 상태로 변환될 수 있습니다.
- 설계 도구 팔레트를 열고 슬래브 도구 또는 지붕 슬래브 도구를 선택합니다.
(원하는 도구를 표시하기 위해 스크롤 막대로 이동해야 할 수도 있습니다.)
- 도구에서 마우스 오른쪽 버튼을 클릭한 후 도구 특성 적용
라인워크 및 벽(지붕 슬래브 도구의 경우 라인워크, 벽 및 지붕)을 클릭합니다. - 하나 이상의 벽을 선택하고 Enter 키를 누릅니다.
- 벽을 지우려면 y(예)를 입력하고, 도면에서 벽을 유지하려면 n(아니오)을 입력합니다.
- 슬래브 자리맞추기 방법을 지정합니다.
정렬 기준 … 할 일... 슬래브 또는 지붕 슬래브의 맨 위를 첫 번째 지정한 점에 정렬 t(맨 위)를 입력합니다. 슬래브 또는 지붕 슬래브의 가운데를 첫 번째 지정한 점에 정렬 c(중심)를 입력합니다. 슬래브 또는 지붕 슬래브의 맨 아래를 첫 번째 지정한 점에 정렬 b(맨 아래)를 입력합니다. 슬래브 또는 지붕 슬래브의 물매선을 첫 번째 지정한 점에 정렬 s(물매선)를 입력합니다. 주: 이 자리맞추기는 슬래브 또는 지붕 슬래브 삽입 시에만 사용되며 삽입된 객체의 매개변수로 유지되지 않습니다.물매선은 맨 아래 면에 상대적인 슬래브 또는 지붕 슬래브 기준선의 위치입니다. 스타일의 두께 간격띄우기는 기준선과 맨 아래 면 사이의 거리를 결정합니다.
- 모서리 정렬을 위해 벽 자리맞추기를 지정합니다.
슬래브 또는 지붕 슬래브의 기준선 모서리 정렬 기준… 할 일... 벽이 그려진 방향에 따라 벽의 왼쪽 면 l(왼쪽)을 입력합니다. 벽의 중심 c(중심)를 입력합니다. 벽이 그려진 방향에 따라 벽의 오른쪽 면 r(오른쪽)을 입력합니다. 벽의 기준선 b(기준선)를 입력합니다. - 물매 방향을 지정하려면 l(왼쪽) 또는 r(오른쪽)을 입력합니다.
이것은 벽이 그려진 방향에 따라 다릅니다.

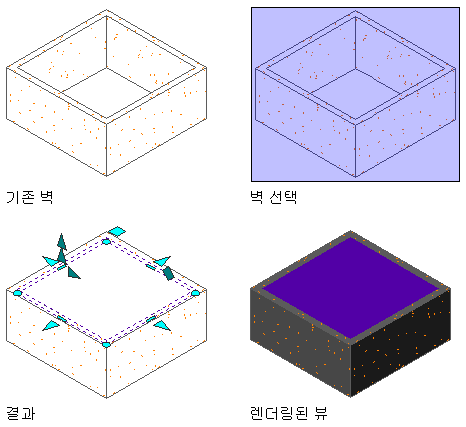

벽을 기준으로 슬래브 작성
- 필요한 경우 특성 팔레트에서 슬래브 또는 지붕 슬래브의 특성을 편집합니다.
