다음 과정에 따라 도면 영역에 지정할 점을 가리키는 단일 지시선이 있는 여러 줄 문자 객체를 추가하십시오. 지시선은 폴리선과 같은 방식으로 그려지므로 직선 세그먼트를 삽입할 두 개의 점을 지정합니다. 또는 제한 점 특성에 대한 설정에 따라, 두 개 이상의 세그먼트로 구성되는 각이 있는 지시선을 삽입할 점을 추가로 지정할 수 있습니다.
주: 이런 지시사항은 소프트웨어와 함께 제공되는 주석 도구 구성 중 하나에 기반합니다. 사용자화에 따라 동일한 도구가 주석 도구 팔레트에 표시되거나 표시되지 않습니다. 그러나 컨텐츠 유형이 여러 줄 문자로 설정되고 지시선 유형이 직선으로 설정되어 있으며 기본 문자가 지정되지 않은(--) 모든 주석 도구 구성에는 동일한 기본 과정이 적용됩니다. 지시선 특성은 주석 도구의 도구 특성 워크시트에서 수정할 수 있습니다. 모든 지정되지 않은 특성은 현재 도면에 적합한 지시선 설정을 사용하고, 이 설정은 지시선 설정 대화상자를 사용하여 수정할 수 있습니다. 기본 문자 도구는 컨텐츠 검색기의 스톡 도구 카탈로그에도 포함되어 있습니다.
- 주석 도구 팔레트에서 문자(직선 유형의 지시선) 도구를 클릭합니다.
또는
을 클릭합니다
. - 지시선의 시작점을 지정합니다. (이것은 지시선 화살표가 표시되는 위치를 결정합니다.)
- 하나 이상의 추가 점을 지정하여 원하는 지시선을 작성한 다음 Enter 키를 누릅니다.
- Enter 키를 눌러 주석의 기본 폭을 적용하거나, 값 입력 또는 두 번째 점 지정을 통해 폭을 지정합니다.
- 문자의 첫 번째 행을 입력하고 Enter 키를 눌러 행의 끝을 지정합니다.
- 다시 Enter 키를 눌러 주석의 끝을 지정하거나 문자의 각 행마다 4단계를 반복합니다.

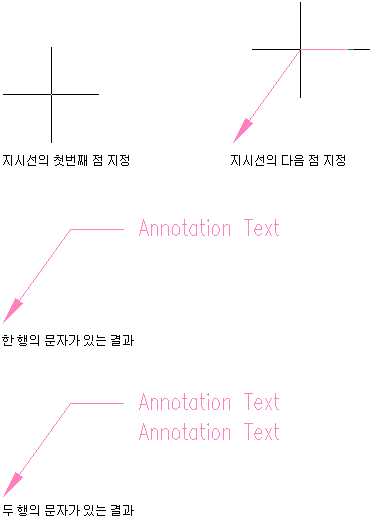

지시선이 있는 주석 문자 그리기
각 문자행은 입력할 때 명령행에 표시됩니다. Enter 키를 연속으로 두 번 누르면 완성된 주석이 도면 영역에 표시됩니다.
