내부 편집은 특수 편집 모드로, 폴리선이나 프로파일 기반 객체 구성요소는 화면 상에서 직접 편집할 수 있지만 도면에서 다른 편집 기능은 제한됩니다. 예를 들어 내부 편집 모드에서 벽 끝마감을 변경할 수 있지만 해당 도면을 저장한 후 닫을 수는 없습니다. 변경 사항을 무시해야 하는 경우에는 내부 편집 모드를 종료하는 즉시 기존 구성요소 정의를 덮어쓰거나 새 정의로 저장하도록 선택할 수 있습니다.
내부 편집 모드를 시작하면 편집할 객체나 구성요소 주위에 임시 프로파일이 그려집니다.

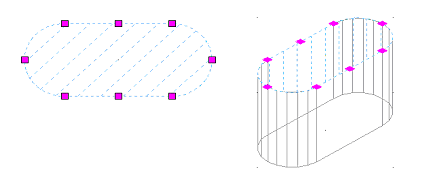

돌출된 매스 구성요소의 내부 편집 프로파일
내부 편집 모드는 다음 사용자 인터페이스 변경 사항으로 특징지어집니다.
- 리본에서 선택한 구성요소에 대한 상황별 내부 편집 탭이 표시됩니다.

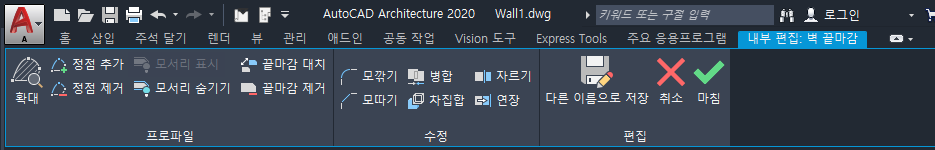

벽 끝마감에 대한 내부 편집 탭
- 편집 가능 객체 구성요소를 마우스 오른쪽 버튼으로 클릭하면 구성요소를 편집하고 내부 편집 모드를 종료할 수 있는 명령이 포함된 상황에 맞는 메뉴가 표시됩니다.
- 편집 가능 객체 구성요소는 서로 다른 색상과 해칭으로 표시됩니다. 색상이나 선가중치, 해칭을 변경하여 구성요소의 화면표시를 변경할 수 있습니다.
- 내부 편집 모드가 활성화되면 도면 닫기 또는 저장 등의 여러 명령이 비활성화됩니다. 이러한 명령에 액세스하려면 먼저 내부 편집 모드를 종료해야 합니다.
다중 내부 편집 도면요소를 단일 세션에서 작성할 경우도 있습니다. 다중 스윕이나 수정자를 가진 벽, 또는 페이셔 및 밑면 프로파일을 둘다 가진 지붕 슬래브 및 슬래브가 여기에 해당됩니다. 세션 중에 모든 객체를 변경할 수 있습니다. 내부 편집 모드를 종료하면 모든 변경 사항이 저장되거나 취소됩니다.
