내부 편집 세션을 시작하면 객체의 폴리선이나 폴리선 기반 구성요소를 편집할 수 있는 임시 프로파일이 작성됩니다. 이 프로파일에는 화면표시를 변경할 수 있는 여러 하위 구성요소가 있습니다.
모서리 및 경계 특성 변경
- 프로파일 내부를 편집하려면, 본체 수정자로 작업 정보 및 개별 객체에서 표면 해치 재지정 정보에 설명된 대로 내부 편집 세션을 시작합니다.
- 임시 프로파일을 선택하고 마우스 오른쪽 버튼을 클릭한 후 객체 화면표시 편집을 클릭합니다.
- 화면표시 변경사항이 도면의 모든 내부 편집 프로파일 또는 선택한 프로파일에 대해서만 유효해야 하는지 여부에 따라 다음 옵션 중 하나를 선택합니다.
- 도면의 모든 프로파일에 대해 전체적으로 화면표시를 변경하려면 화면표시 특성 소스에 대해 도면 기본값이 선택되어 있고 객체 재지정 확인란이 선택되어 있지 않은지 확인합니다.
- 현재 선택한 프로파일만 변경하려면 객체 재지정 확인란을 선택합니다.
을 클릭합니다. - 도면층/색상/선종류 탭에서 다음 구성요소의 특성을 변경합니다.

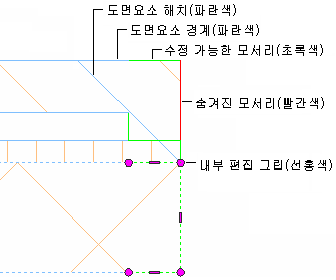

- 도면요소: 이 구성요소는 구성요소를 내부 편집하는 객체의 화면표시를 제어합니다. 예를 들어 벽 끝마감을 내부에서 편집하는 경우 이 화면표시 구성요소는 벽 경계를 제어합니다.
- 해치: 이 화면표시 구성요소는 임시 프로파일 해치의 도면층/색상/선종류 특성을 제어합니다. 이것은 객체 자체에 지정된 해치에 따라 다르며 내부 편집 모드에서만 표시됩니다. 기본적으로 이 구성요소는 선택 해제되어 있습니다
- 수정 가능한 모서리: 이 화면표시 구성요소는 수정할 수 있는 프로파일의 활성 모서리 화면표시를 제어합니다.
- 숨겨진 모서리: 뷰에서 숨겨진 객체 모서리의 화면표시를 제어합니다. 모서리를 숨기면 내부 편집 모드를 종료해도 모서리가 표시되지 않습니다. 내부 편집 모드에서는 모서리가 빨간색 선으로 표시됩니다.
내부 편집 그립 색상 변경
옵션을 클릭합니다. - AEC 편집기 탭을 클릭합니다.
- 선택되지 않은그립 색상 아래에서 스타일의 색상을 원하는 색상으로 변경합니다.
