2D 단면/입면 스타일은 해당 객체의 모양과 기타 특성을 결정하는 2D 단면 또는 입면에 지정된 특성의 그룹입니다.
2D 단면 스타일 사용
2D 단면/입면 스타일은 단면의 다른 부분이 표시되는 방식을 결정하는 설계 규칙을 사용하여 단면의 라인워크를 조정합니다. 스타일을 하나 이상의 단면에 적용하여 그 모양을 조정할 수 있습니다. 또한 단면에서 개별 선의 화면표시를 변경하고, 2D 단면/입면 스타일의 변경사항을 저장할 수 있습니다.
화면표시 구성요소 및 설계 규칙
화면표시 구성요소는 각 화면표시 구성요소에 지정된 라인워크의 색상 및 선종류와 같은 그래픽 특성을 결정합니다. 설계 규칙은 단면의 라인워크가 화면표시 구성요소에 지정되는 방식을 결정합니다.
설계 규칙을 작성할 때 건물 모형에 있는 이러한 객체의 색상과 단면에서의 상황에 따라 조정할 2D 단면의 부분을 지정합니다. 그런 다음, 라인워크에서 사용하기 위해 지정된 기준을 만족하는 화면표시 구성요소를 선택합니다. 라인워크를 기본 화면표시 구성요소 또는 스타일에 추가한 사용자 화면표시 구성요소에 지정할 수 있습니다. 예를 들어, 모형에서 색상이 150이고 단면선(정의선)을 따라 위치한 모든 객체를 스타일에서 작성한 Darker라는 사용자 화면표시 구성요소에 지정하는 설계 규칙을 정의할 수 있습니다. 또는 모든 파란색 라인워크를 숨겨짐 화면표시 구성요소에 지정하는 규칙을 사용하여 벽 뒤에 계단을 숨길 수 있습니다.
2D 단면 스타일 관리
스타일을 작성, 편집, 복사 또는 소거하기 위해 스타일 관리자를 사용할 수 있습니다. 스타일 관리자를 사용하면 AutoCAD Architecture toolset의 중앙 위치에서 여러 도면과 템플릿의 스타일을 활용할 수 있습니다.
재료 및 2D 단면 스타일
2D 단면 스타일을 사용하여 화면표시를 재료별로 조정하거나 조정하지 않을 단면 구성요소를 지정할 수 있습니다. 사용자 구성요소는 재료를 사용할 수 없습니다.
2D 단면 스타일 및 재료의 재분할
스타일에 재분할을 작성할 때 일반적으로 해당 객체가 시각적으로 다른 재분할과 다르기를 원합니다. 재료를 객체에 지정할 때 2D 단면 스타일이 재료의 해치 패턴을 사용하지만 재분할 화면표시 특성의 색상 및 선종류를 사용하도록 설정할 수 있습니다.

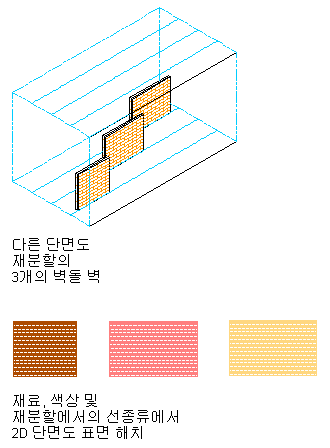

색상 할당값을 가진 단면 재분할 표면 해치
