섹션 정보

단면은 모형을 수직 또는 수평으로 절단하여 내부 상세를 보여주는 것처럼 건물 모형을 나타냅니다. 2차원(2D) 또는 3차원(3D) 단면 객체나 모형의 라이브 단면 뷰를 작성할 수 있습니다. 생성한 단면의 크기 및 쉐이프를 조정하고 단면화된 객체에 대한 최적의 시각적 표현을 위해 단면에 재료를 지정할 수 있습니다. 단면 객체는 단면을 분해하지 않는 한, 이들을 작성하는 데 사용한 건물 모형에 그대로 연결되어 있습니다. 단면과 건물 모형 사이의 연결 때문에, 건물 모형의 변경 사항은 단면에도 반영될 수 있습니다.

단면선 및 표시

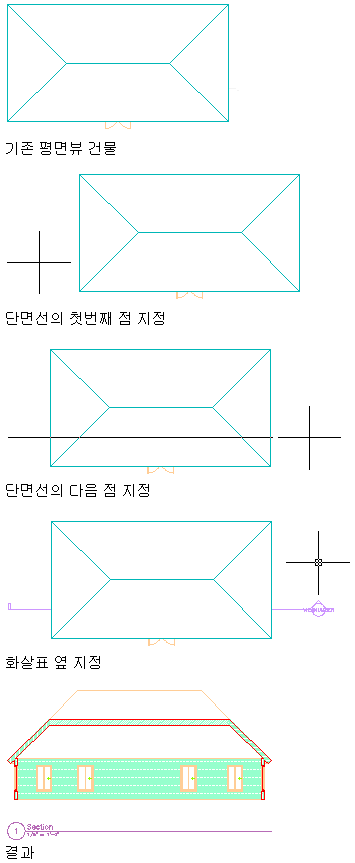

단면선은 건물 모형에서 추출하는 단면의 범위를 정의합니다. 단면선은 직선이거나 꺽어진 선일 수 있습니다. 또한 단면선으로 정의되는 영역의 길이, 깊이 및 높이를 지정할 수 있습니다. 단면선의 각 끝에는 일반적으로 문자나 숫자를 포함하고 단면의 방향을 나타내는 단면 표식이 나타납니다.

주: 기본적으로 단면선의 높이는 모형의 범위 또는 높이입니다. 높이를 변경하려면 단면선을 선택한 후 특성 팔레트에서 '높이에 모형 확장 사용' 값을 아니오로 변경합니다.

단면선을 그린 후 선에서 라이브 단면 뷰를 위한 단면 객체를 작성할 수 있습니다.

단면 작성

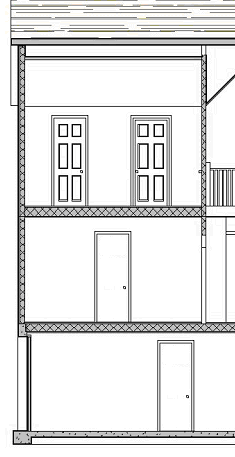

2D 단면

2D 단면은 단면선으로 많은 객체를 절단한 후 그 객체에서 2D 단면 객체를 작성하여 작성됩니다. 단면 객체는 은선 및 중첩 선 없이 그려집니다. 객체 화면표시 특성이나 스타일 화면표시 특성을 변경하여 2D 단면을 편집할 수 있습니다. 2D 단면 스타일을 사용하여 화면표시 구성요소를 단면의 화면표시 표현에 추가하고 단면의 여러 부분을 각기 다른 화면표시 구성요소에 지정하는 규칙을 작성할 수 있습니다. 각 구성요소의 가시성, 도면층, 색상, 선종류, 선가중치 및 선종류 축척을 조정할 수 있습니다. 또한 벽돌이나 콘크리트 해치와 같은 재료 중 하나를 단면 객체의 개별 구성요소나 2D 단면 스타일에 지정할 수 있습니다. 또한 라인워크 편집 명령을 사용하여 2D 단면의 개별 선을 다른 화면표시 구성요소에 지정하고 형상을 2D 단면으로 병합할 수 있습니다. 2D 단면의 치수를 기입할 수 있습니다.

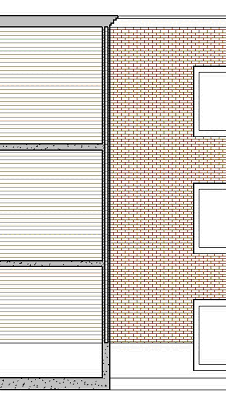

표면 및 수축포장 해치 상세를 가진 2D 단면

3D 단면

3D 단면은 단면선으로 여러 객체를 절단한 후 그 객체에서 3D 등각투영 단면 객체를 작성하여 작성됩니다. 3D 단면은 스타일을 사용하지 않습니다. 그러나 3D 단면 내에서 재분할의 화면표시를 조정할 수 있습니다. 은선 투영 명령을 사용하여, 분해하고 편집하거나 해치할 수 있는 3D 단면의 어떤 뷰에 대한 2D 은선 투영도 작성할 수 있습니다.

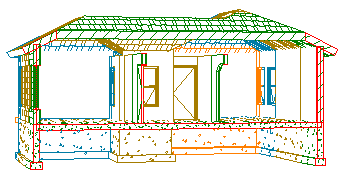

3D 뷰의 3D 단면

단면 재분할

2D 또는 3D 단면 객체는 단면 객체를 분할하는 많은 재분할을 가질 수 있습니다. 이 기능은 객체 뷰를 작성하는 경우에 유용합니다. 뷰어에 가까이 갈수록 부분은 더 진하고 굵은 선으로 그려지고, 뷰어에서 멀어질수록 연하게 그려집니다.

투시도에서 재분할 및 색상이 지정된 3D 단면

라이브 단면 뷰

라이브 단면 뷰는 단면화된 객체가 3D 단면 객체로 변환되지 않은 3D 단면의 특수 뷰입니다. 대신 기존 모형 객체는 3D 단면으로 표시됩니다. 단면선의 경계 상자 내에 있는 객체의 부분은 개별 화면표시 구성요소를 유지하는 반면, 단면선 외부에 있는 객체의 부분은 선택적으로 표시되거나 숨겨질 수 있습니다. 단면선 외부에 있는 객체 부분의 모양을 조정하려면 단면화된 객체에 재료를 지정해야 합니다. 예를 들어, 라이브 단면을 렌더할 때 외부 부분을 반투명 추가물로 표시할 수 있습니다.

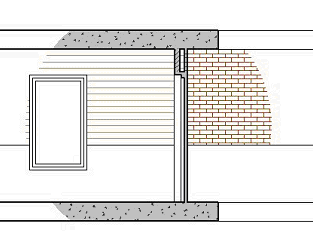

단면의 재료

AutoCAD Architecture toolset에서는 객체의 여러 구성요소에 재료를 지정할 수 있습니다. 이러한 재료는 2D 또는 3D 단면 객체 또는 라이브 단면 뷰를 작성할 때 표시됩니다. 재료는 2D 단면 해치 설정 및 라이브 단면 뷰에 대한 단면화된 경계와 같은 단면에 대한 특정 설정을 가집니다. 2D 또는 3D 단면 객체에서 재료의 화면표시 특성을 사용할지 또는 단면 객체의 화면표시 특성을 사용할지 지정할 수 있습니다.
