화면표시 세트는 객체 화면표시 표현의 집합입니다. 화면표시 세트는 보이는 객체를 결정하고, 문 및 창을 포함하는 조합벽과 같은 객체가 다른 뷰에서 표시되는 방법을 결정합니다.
화면표시 세트에 포함된 화면표시 표현
화면표시 세트에는 일반적으로 특정 작업 또는 도면 유형에 적합한 화면표시 표현이 들어 있습니다. 예를 들어, 반사된 화면표시 세트에는 일반적으로 반사된 천장 평면도에 포함된 객체에 대한 화면표시 표현이 들어 있습니다. 화면표시 세트는 이런 객체의 대부분에 대해 반사된 화면표시 표현을 사용하지만 구조 부재와 같이 평면도 및 반사된 뷰에서 동일하게 나타나는 다른 객체에 대해서는 평면도 화면표시 표현을 사용합니다.
화면표시 세트는 객체에 대한 둘 이상의 화면표시 표현을 포함할 수 있습니다. 예를 들어, 평면도를 플롯하기 위한 화면표시 세트는 문의 평면도 및 문지방 평면도 화면표시 표현을 포함할 수도 있습니다.
- 평면도 화면표시 표현에는 문 패널, 프레임, 중지 및 스윙에 대한 구성요소가 들어 있습니다.
- 문지방 평면도 화면표시 표현에는 문의 내부 및 외부 문지방에 대한 구성요소가 들어 있습니다.

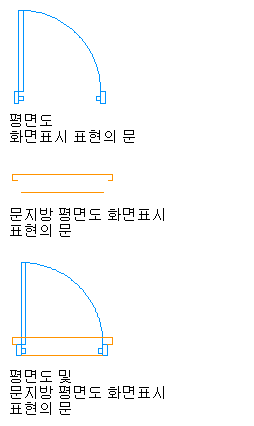

문을 표시하기 위해 단독으로 그리고 함께 사용된 평면도 및 문지방 평면도 화면표시 표현
화면표시 세트에 객체에 대한 화면표시 표현이 없는 경우, 화면표시 세트가 사용될 때 객체는 표시되지 않습니다. 예를 들어, 반사된 천장 평면도에 대한 화면표시 세트에는 난간에 대한 표현이 필요하지 않으며, 일반적으로 이러한 도면에 나타나지 않습니다.
화면표시 세트 및 뷰 방향
화면표시 세트는 보통 특정 뷰로 설계되지만 뷰 방향에 따라 달라지지 않습니다. 예를 들어, 반사된 화면표시 세트는 반사된 천장 평면도의 평면도 방향에서 객체를 표시하는 데 사용되도록 지정되어 있습니다.
마찬가지로 평면도 화면표시 세트에는 2D 평면도로 되어 있는 여러 객체에 대한 평면도 화면표시 표현이 있을 수 있습니다. 3차원(3D) 모형 화면표시 세트에는 다수의 객체에 대한 모형 화면표시 표현이 있을 수 있습니다. 화면표시 세트에 포함된 화면표시 표현은 각 객체에 대해 사용 가능한 표현과, 객체를 다른 뷰 방향과 서로 다르게 그려야 하는지 여부에 따라 달라집니다.
기본 화면표시 세트
AutoCAD Architecture toolset와 함께 제공되는 템플릿에 기반을 둔 도면에는 여러 목적을 위한 화면표시 세트가 포함되어 있습니다. 모든 도면 즉, 템플릿에서 작성되지 않은 도면에도 기본 화면표시 세트(입면, 모형, 높은 상세 모형, 낮은 상세 모형, 평면도, 높은 상세 평면도, 낮은 상세 평면도 및 반사됨)가 들어 있습니다. 이런 화면표시 세트에는 가장 일반적인 설계 상황에 기반한 각 객체에 대한 화면표시 표현이 들어 있습니다.
