화면표시 구성은 뷰 방향에 지정된 화면표시 세트의 집합입니다.
화면표시 구성, 뷰포트 및 템플릿
화면표시 구성은 일반적으로 특정 설계 작업 또는 도면 유형을 위해 작성됩니다. 화면표시 구성을 사용하려면 해당 구성을 뷰포트에 지정하십시오. AutoCAD Architecture toolset와 함께 제공되는 템플릿에 기반을 둔 도면에는 적합한 화면표시 구성이 지정된 뷰포트를 가진 배치 탭이 포함되어 있습니다. 뷰포트에 지정된 구성을 사용할 수 있으며 다른 구성을 지정하거나 구성을 사용자화할 수 있습니다.
뷰 방향에 지정된 화면표시 세트
화면표시 관리자를 사용하여 각 뷰 방향에 지정된 화면표시 세트를 식별할 수 있습니다. 화면표시 관리자는 화면표시 시스템의 요소를 관리하기 위한 유틸리티입니다. 다음 그림은 두 화면표시 구성인 중간 상세 및 표준을 사용하는 도면을 보여줍니다.

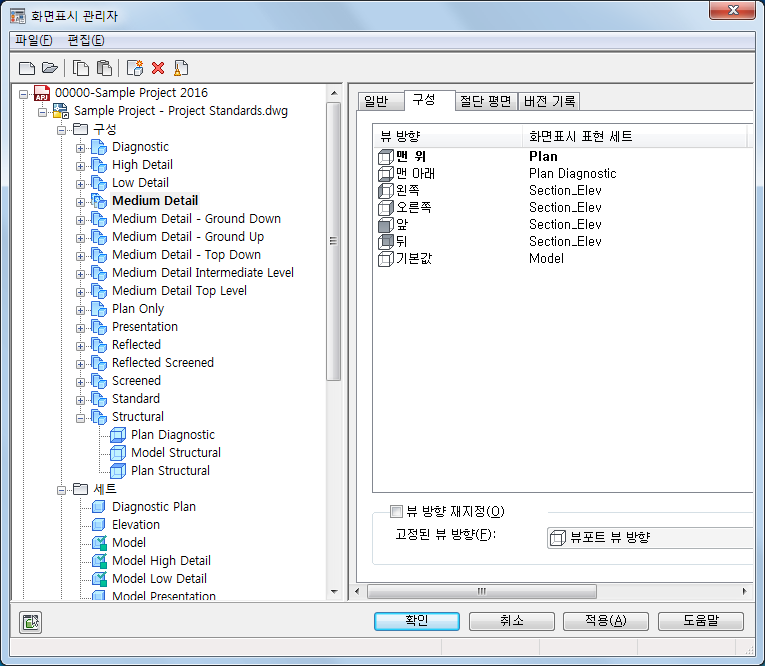

화면표시 관리자의 샘플 화면표시 구성
화면표시 관리자에서 도면의 활성 뷰포트(굵은체)에 중간 상세 화면표시 구성이 지정됩니다. 왼쪽 창에는 사용된 화면표시 세트가 구성 이름 아래에 나열되어 있습니다. 각 화면표시 세트 옆에 있는 아이콘은 화면표시 세트가 적용되는 뷰 방향을 나타냅니다. 오른쪽 창에 있는 구성 탭은 각 화면표시 세트가 매핑된 뷰 방향을 보여줍니다. 이 예에서 도면의 현재 뷰 방향은 맨 위이며, 평면도 화면표시 세트를 사용합니다. 활성 뷰포트의 객체는 평면도 화면표시 세트의 화면표시 표현으로 나타납니다.
활성 뷰포트의 뷰 방향이 앞으로 변경되면, 객체는 Section_Elev 화면표시 세트의 화면표시 표현으로 나타납니다. 활성 뷰포트에서 뷰 방향이 오른쪽, 왼쪽 또는 뒤로 변경되는 경우에도 이 화면표시 표현이 적용됩니다.
기본 뷰 방향에 지정된 화면표시 세트는 6개의 직각 뷰를 제외한 뷰 방향이 선택되거나 뷰 방향이 화면표시 세트에 지정되지 않은 경우에 사용됩니다. 활성 뷰포트의 뷰 방향이 아래로 변경되면, 객체는 기본 뷰 방향에 지정되는 화면표시 세트(모형 화면표시 세트)를 사용하여 표시됩니다.
뷰포트에서 객체 표시
화면표시 구성, 현재 뷰포트 및 객체는 뷰포트에서 나타나는 것을 결정하기 위해 다음 방식으로 상호 작용합니다.
- 활성 뷰포트에는 현재 뷰 방향 및 현재 화면표시 구성을 가지고 있습니다. 예를 들어, 뷰 방향은 위이며 화면표시 구성은 중간 상세입니다.
- 화면표시 구성은 하나 이상의 화면표시 세트를 가지고 있고 현재 뷰 방향에 지정된 화면표시 세트를 사용합니다. 예를 들어, 중간 상세 화면표시 구성에서 평면도 화면표시 세트는 평면도에 지정됩니다.
- 화면표시 세트는 관련된 화면표시 표현을 가지고 있고 나타내야 하는 객체와 관련된 표현을 선택합니다. 예를 들어, 평면도 화면표시 세트, 문, 창 및 벽은 해당 평면도 화면표시 표현을 사용합니다.
- 객체가 해당 객체에 대해 적합한 화면표시 표현 및 화면표시 특성을 사용하는 활성 뷰포트에 나타납니다.
다른 화면표시 세트를 사용하는 뷰 방향의 예
화면표시 구성은 화면표시 세트를 특정 뷰 방향에 지정합니다. 뷰 방향이 선택되면, 화면표시 세트의 화면표시 표현은 각 객체가 뷰 포트에서 표시되는 방법을 결정합니다.
예를 들어, 다음 그림에서는 플롯 화면표시 구성 및 평면도 방향에 지정된 뷰포트가 나와 있습니다. 이 그림에서 객체는 평면도 화면표시 표현으로 그려집니다.
평면도에 대한 화면표시 세트를 사용하는 평면도의 객체
앞 뷰 방향이 이 뷰포트에서 선택되는 경우, 동일한 객체가 입면 화면표시 표현으로 표시됩니다.

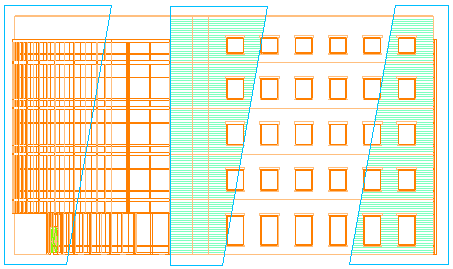

입면도에 대한 화면표시 세트를 사용하는 정면 뷰의 객체
남서 등각투영 뷰 방향이 선택되는 경우 동일한 객체가 3차원(3D) 표현으로 표시됩니다.

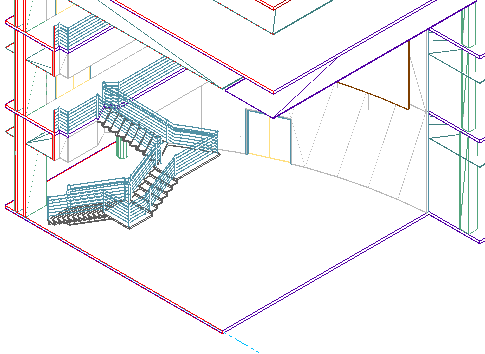

모형 뷰에 대한 화면표시 세트를 사용하는 남서 등각투영 뷰의 객체
기본 화면표시 구성
도면의 화면표시 구성은 도면 작성에 어떤 템플릿이 사용되었는 지에 따라 다릅니다. 템플릿에서 작성되지 않은 도면에는 평면도 및 모형 화면표시 세트를 포함하는 표준 화면표시 구성이 있습니다.
