공간의 형상을 변경하면 공간 표면에 부착된 개구부에 다른 결과가 나타날 수 있습니다.
3D 자유형 공간의 쉐이프 변경
3D 자유형 공간은 상자, 피라미드 또는 불규칙적인 자유형 쉐이프 등 다양한 형상을 가질 수 있습니다. 공간의 형상을 변경하면 공간에 있는 개구부도 다음과 같은 방식으로 영향을 받을 수 있습니다.
- 표면을 삭제 또는 이동하여 더 이상 이 표면이 포함된 개구부와 공면에 있지 않게 된 경우에는 해당 개구부가 삭제됩니다.
- 개구부에 영향을 주지 않는 방식으로 표면이 편집된 경우에는 개구부가 변경되지 않고 유지됩니다.
- 표면이 분할되고 개구부가 부속건물 선을 가로지르는 경우에는 개구부가 두 개의 개구부로 분할됩니다. 주: 공간 형상이 총 표면 수를 변경하는 방식으로 변경된 경우에는 개구부가 삭제되거나 한 표면에서 다른 표면으로 이동할 수 있습니다.
형상 유형 변경
3D 자유형 공간을 돌출된 3D 공간으로 변환하거나 그 반대로 변환할 수 있습니다. 이 경우 포함된 개구부는 여러 방식으로 영향을 받습니다.
- 돌출된 3D 공간이 3D 자유형 공간으로 변환되면 모든 개구부가 같은 위치, 쉐이프 및 영역에 유지됩니다. 개구부 그립은 돌출된 3D 공간 표면 개구부의 그립으로 변경됩니다.

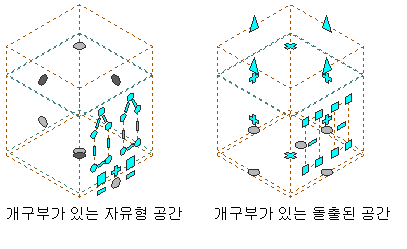

돌출된 공간 및 자유형 공간 표면 개구부 보기
- 3D 자유형 공간이 돌출된 3D 공간으로 변환되면 수평 지붕 또는 바닥 표면의 개구부는 돌출된 3D 공간의 지붕 또는 바닥에 유지됩니다. 기본 프로파일과 교차하는 표면의 개구부는 각각의 모서리 표면에 유지됩니다. 다른 모든 개구부는 손실됩니다. 유지되는 개구부는 사각형으로 변경되고 개구부의 영역은 동일하게 유지됩니다.

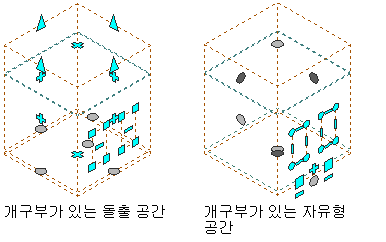

자유형 공간 및 돌출된 공간 표면 개구부 보기
- 돌출된 3D 공간 또는 3D 자유형 공간이 2D 공간으로 변경되는 경우 모든 표면 개구부는 손실됩니다.
연관성 변경
연관 공간을 비연관 공간으로 변환하거나 그 반대로 변환할 수 있습니다. 이 경우 포함된 개구부는 여러 방식으로 영향을 받습니다.
연관 공간의 개구부는 경계 벽에 있는 모든 개구부에 의해 생성됩니다. 예를 들어 경계 벽에 창과 문이 있는 경우 창과 문의 쉐이프를 가진 개구부가 공간에 삽입됩니다.
- 돌출된 연관 3D 공간이 돌출된 비연관 3D 공간으로 변환된 경우에는 모든 개구부가 원래 위치에 유지되지만 이때 편집 그립이 표시됩니다. 원래 개구부의 쉐이프가 사각형이 아닌 경우에는 개구부 쉐이프가 원래 쉐이프와 영역이 동일한 사각형으로 변경됩니다.
- 연관 3D 자유형 공간이 비연관 3D 자유형 공간으로 변환된 경우에는 모든 개구부가 원래 위치, 크기 및 쉐이프를 유지하며 편집 그립이 표시됩니다.
