현재 도면에서 단면을 작성하려면

다음 절차에 따라 현재 프로젝트 뷰 도면에 2D 단면을 작성하는 인출선을 배치하십시오.

주: 2D 단면 스타일 및 단면을 포함하는 모형 공간 뷰에 대한 화면표시 세트가 인출선 도구에 설정됩니다.

1. 신속 접근 도구막대에서 프로젝트 네비게이터를 클릭합니다.
2. 뷰 탭을 클릭합니다.
3. 단면 인출선을 배치할 뷰 도면을 선택하고 오른쪽 클릭한 후 열기를 클릭합니다.
4. 도구 팔레트에서 (특성)을 클릭하고 문서를 클릭합니다.
5. 인출선 팔레트를 클릭합니다.
6. 단면 인출선 도구를 선택합니다.

   또는 주석 탭 인출선 패널 단면 드롭다운을 클릭하여 단면 도구 중 하나를 선택할 수 있습니다.

7. 도면 영역에서 단면선의 첫 번째 점을 지정합니다.
8. 단면선에 점을 계속 추가합니다. 단면선의 쉐이프를 완료했으면, Enter 키를 누릅니다.
9. 단면 표식 화살표의 방향을 지정합니다.


10. 새 모형 공간 뷰 이름에서 단면을 포함하는 새 모형 공간 뷰의 이름을 입력합니다.
11. 단면/입면 생성을 선택했는지 확인합니다.
12. 새 모형 공간 뷰에 제목 표식을 추가하려면, 제목표시 위치를 선택합니다.
13. 모형 공간 뷰에 대한 축척을 선택합니다.
14. 현재 도면을 클릭합니다.
15. 도면 영역에서 모형 공간 뷰의 삽입점을 선택합니다.

    일단 모형 공간 뷰를 배치하면, 단면 인출선에 대한 필드 자리 표시자는 물음표로 바뀝니다. 모형 공간 뷰를 해석하려면 모형 공간 뷰를 시트에 배치해야 합니다.

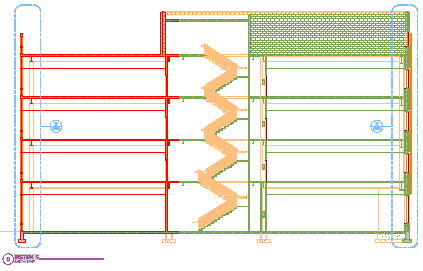

    건물 단면 뷰
