다음 과정에 따라 기존 프로젝트 뷰 도면에 2D 단면을 작성하는 인출선을 배치하십시오.
단면은 지정된 단면 도면에 자주 배치됩니다. 새 단면이 작성될 때마다 단면은 해당 도면에 추가됩니다.
- 신속 접근 도구막대에서 를 클릭합니다.
- 뷰 탭을 클릭합니다.
- 단면 인출선을 배치할 뷰 도면을 선택하고 오른쪽 클릭한 후 열기를 클릭합니다.
- 도구 팔레트에서
(특성)을 클릭하고 문서를 클릭합니다. - 인출선 팔레트를 클릭합니다.
- 단면 인출선 도구를 선택합니다.
또는
을 클릭하여 단면 도구 중 하나를 선택할 수 있습니다. - 도면 영역에서 단면선의 첫 번째 점을 지정합니다.
- 단면선에 점을 계속 추가합니다. 단면선의 쉐이프를 완료했으면, Enter 키를 누릅니다.
- 단면 표식 화살표의 방향을 지정합니다.

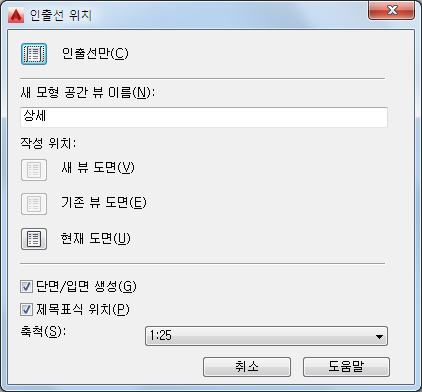

- 새 모형 공간 뷰 이름에서 단면을 포함하는 새 모형 공간 뷰의 이름을 입력합니다.
- 단면/입면 생성을 선택했는지 확인합니다.
- 새 모형 공간 뷰에 제목 표식을 추가하려면, 제목표시 위치를 선택합니다.
- 모형 공간 뷰에 대한 축척을 선택합니다.
- 기존 뷰 도면을 클릭합니다.
단면을 배치할 도면 선택
- 모형 공간 뷰 추가 대화상자에서 모형 공간 뷰를 배치할 프로젝트 뷰 도면을 선택하고 확인을 클릭합니다.
- 도면 영역에서 생성된 단면의 삽입점을 선택합니다. 주: 현재 도면에서 삽입점을 선택하더라도 단면 결과를 배치할 대상 도면에서 사용됩니다. 이렇게 하면 대상 도면을 열지 않고도 2D 단면의 삽입점을 조정할 수 있습니다. 2D 단면이 배치된 곳에서 도면을 열고 거기서 변경한 경우 나중에 2D 단면의 위치를 변경할 수 있습니다.
일단 모형 공간 뷰를 배치하면, 단면 인출선에 대한 필드 자리 표시자는 물음표로 바뀝니다. 모형 공간 뷰를 해석하려면 모형 공간 뷰를 시트에 배치해야 합니다.
- 프로젝트 네비게이터에서 단면 뷰를 표시하려면 대상 도면으로 이동하고 확장합니다.
모형 공간 뷰는 도면 아래에 나열됩니다.
