다음 과정에 따라 시트에 모형 공간 뷰를 배치하고 뷰의 필드 자리 표시자를 해석하십시오.
AutoCAD Architecture toolset의 미리 정의된 인출선 도구에는 시트 번호 및 뷰 번호에 대한 필드 자리 표시자 정보가 포함됩니다. 이 정보는 인출선에 의해 작성된 모형 공간 뷰가 시트에 참조될 경우에만 해석될 수 있습니다. 모형 공간 뷰가 시트에 배치되지 않는 한 정보는 해석되지 않고 물음표가 표시됩니다.

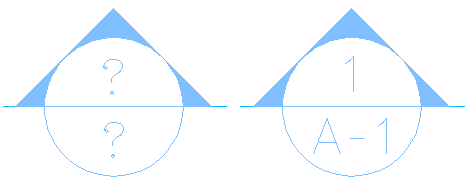

미해결(왼쪽) 및 해결된(오른쪽) 입면 인출선 기호
일단 모형 공간 뷰가 시트에 배치되고 인출선의 시트 정보가 해석되면, 모형 공간 뷰의 필드 정보와 이 뷰가 배치된 시트 사이에 링크가 작성됩니다. 시트 번호를 Ctrl 키와 함께 클릭하면 해당 시트 도면이 열립니다.
- 인출선에 참조된 모형 공간 뷰가 작성됩니다.
- 프로젝트 네비게이터에서 시트 탭을 클릭한 후
을 클릭합니다. - 시트 세트 뷰에서 모형 공간 뷰를 배치할 시트를 찾습니다.
- 다음 방법 중 하나를 사용하여 시트를 엽니다.
- 시트를 선택하고 마우스 오른쪽 버튼을 클릭한 후 열기를 클릭합니다.
- 시트를 두 번 클릭합니다.
시트가 포함된 도면이 AutoCAD Architecture toolset의 도면 영역에서 열립니다. 선택한 시트는 활성 배치입니다.
- 프로젝트 네비게이터에서 뷰 탭을 클릭합니다.
- 시트에 배치할 모형 공간 뷰를 선택하고 다음 방법 중 하나를 사용하여 배치합니다.
- 모형 공간 뷰를 선택한 다음 프로젝트 네비게이터에서 시트의 도면 영역으로 끕니다.
- 모형 공간 뷰를 선택하고 오른쪽 클릭한 후 시트에 배치를 클릭합니다. 그런 다음 시트에서 삽입점을 선택합니다.
모형 공간 뷰를 열면 시트 정보가 업데이트되었음을 알 수 있습니다.
