브레이크라인 추가 대화상자를 사용하면 옹벽 또는 연석과 같은 피쳐를 브레이크라인으로 정의할 수 있습니다.
수직형상 브레이크라인을 작성하여 보다 정확하게 지표면을 나타낼 수 있습니다. 예를 들어, 옹벽의 경우 표고가 정확하게 나타나도록 수직형상 양쪽의 재료 간 표고 차이를 정의할 수 있습니다.

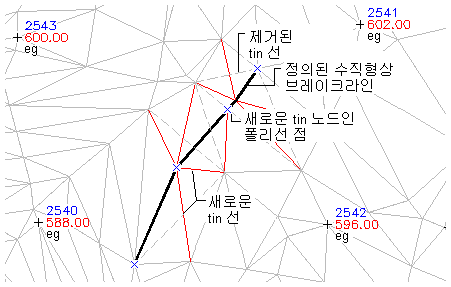

기존 폴리선, 스플라인, 또는 정지 형상선을 선택하여 수직형상 브레이크라인을 정의합니다. 원래 폴리선에 평행인 새 폴리선 세그먼트 및 정점을 작성하여 폴리선이 확장되지만 수직형상 양쪽의 재료 간 표고 차이를 나타내기 위해 증분 거리만큼 간격이 띄워집니다:
두 가지 방법으로 수직형상 브레이크라인을 정의할 수 있습니다:
- 객체 정점으로 정의(개별). 폴리선이나 선을 선택하고 간격띄우기 방향을 선택합니다. 각 폴리선 정점에 대해 정점 표고(기본값은 기존 정점 표고) 및 해당 간격띄우기 정점 표고(기본값은 기존 폴리선 정점) 또는 해당 간격띄우기 정점 표고 차이를 선택합니다. 표고 차이 옵션을 선택할 경우 차이 값은 연속되는 각 정점의 기본값입니다.
- 객체로 정의(전체). 폴리선 또는 선 객체를 선택하고 간격띄우기 방향을 선택합니다. 그런 다음, 모든 간격띄우기 정점에 적용할 차이 표고를 입력합니다.
