벽 브레이크라인을 작성하려면

  1. 도구공간통합관리 탭에서 지표면 정의 집합을 확장하고 브레이크라인을 마우스 오른쪽 버튼으로 클릭한 다음 추가를 클릭합니다.
  2. 브레이크라인 추가 대화상자의 설명 필드에 브레이크라인 설명을 입력합니다.
  3. 유형 리스트에서 을 선택합니다.
  4. 브레이크라인을 작성 중인 객체에 원곡선이 있는 경우 중앙종거 필드에 값을 입력하거나 을 클릭하여 도면 영역에서 거리를 디지타이즈할 수도 있습니다(옵션).

    브레이크라인 추가 대화상자가 닫힙니다. 폴리선을 선택하라는 메시지가 표시됩니다.

  5. 도면에서 객체를 선택하여 브레이크라인을 정의합니다.

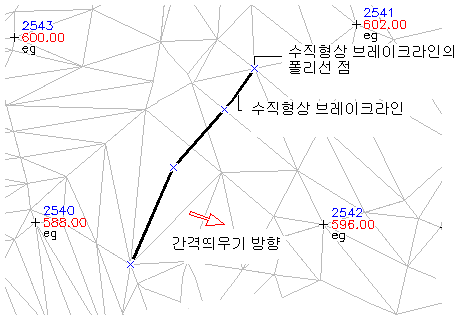

  6. 수직형상 브레이크라인의 간격띄우기 방향을 선택합니다. 이 방향은 수직형상의 다른 쪽에서 재료 표고를 나타내는 새 간격띄우기 선의 방향을 말합니다.

    모든 점에 하나의 값을 사용하여 수직형상 높이를 지정(객체로 정의)하거나 개별 점의 값을 지정(정점으로 정의)하라는 메시지가 표시됩니다.

  7. 다음 중 하나를 수행합니다.
    • 객체로 수직형상 브레이크라인을 정의하려면 전체를 지정하고 각 점의 표고에 추가할 값을 입력합니다.
    • 객체 정점으로 수직형상 브레이크라인을 정의하려면 프롬프트에서 개별을 지정하고 각 정점의 표고 또는 증분을 입력합니다.

      프롬프트는 각 간격띄우기 점의 표고를 정의하는 두 가지 방법을 제공합니다. 즉, 표고(표고)로 정의하거나 기준점과 간격띄우기 점 간의 표고 차이(증분)로 정의할 수 있습니다. 증분은 양수 값이나 음수 값일 수 있습니다.

    브레이크라인이 작성되어 통합관리 트리의 지표면 브레이크라인 집합에 추가됩니다.
