코리더에서 단일 중심선 기준선 대신 여러 동적 기준선을 사용하면 개별 코리더 구성요소에 대한 독립적인 제어 뿐 아니라 코리더 구성요소 간의 동적 관계로 인해 전체 제어도 제공됩니다.
코리더를 작성할 때 여러 동적 기준선을 사용하면 제공되는 일부 이점은 다음과 같습니다.
- 각 기준선에 대해 개별적으로 제어할 수 있습니다.
- 각 기준선에는 해당 기준선과 관련된 자체 표준횡단이 있을 수 있습니다. 예를 들어, 중심선 바깥에 적용되는 복잡한 표준횡단을 설계하여 차선, 연석, 측수로, 인도, 사면 전개 및 기타 조건이 필요할 수 있는 전체 코리더를 형성하지 않고 각 기준선에 대해 더 간단한 표준횡단을 설계할 수 있습니다. 예를 들어, 연석 및 측수로만 포함하는 표준횡단은 간격띄우기 기준선을 따라 적용될 수 있고 또는 전개 사면 표준횡단은 인도 기준선에 적용될 수 있습니다.
- 각 기준선에 대해 다른 표준횡단 빈도를 지정할 수 있습니다.
- 횡단면이 기준선으로 사용하는 지오메트리에 대해 방사형으로 유지되므로 기준선의 수평 지오메트리가 중심선과 다르면 횡단면은 기준선 형상을 기준으로 작성됩니다.
- 동적 기준선 구성요소를 사용할 수 있어 전체 제어가 가능합니다.
- 중심선 선형 또는 종단을 변경하면 수평 및 수직 지오메트리와 관련된 코리더 구성요소는 업데이트됩니다.
- 추출된 동적 형상선의 지오메트리는 해당 구성요소 선형 및 종단과 같은 코리더의 다른 부품과 상대적으로 유지됩니다.
동적 기준선의 예
코리더에서 사용할 수 있는 동적 기준선의 예는 다음과 같습니다.

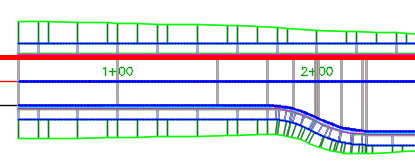

- 간격띄우기 선형 및 종단: 간격띄우기 선형 작성 명령을 사용하여 동적 간격띄우기 선형 및 연관된 종단을 작성합니다.

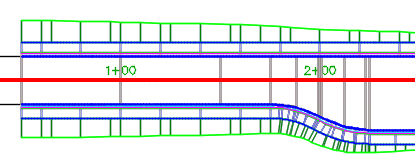

이러한 간격띄우기를 코리더에서 추가 기준선으로 사용하면 중심선 선형 또는 종단이 업데이트될 때 간격띄우기는 상대적으로 유지됩니다. 예를 들어, 연석 및 측수로 표준횡단을 간격띄우기 선형에 지정할 수 있습니다. 동적 간격띄우기 선형 기준선을 사용하면 간격띄우기의 지오메트리 및 생성된 코리더 구성요소는 중심선의 수평 및 수직 지오메트리에 상대적으로 유지됩니다.
- 연결된 선형 및 종단: 연결된 선형 작성 명령을 사용하여 동적 연결된 선형 및 종단을 작성합니다.
도로가 교차하는 위치에 연결된 선형 및 종단을 사용할 수 있습니다.

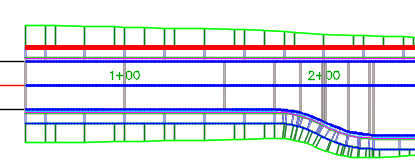

- 추출된 형상선: 코리더에서 동적 형상선을 추출하고 동일한 코리더에서 기준선으로 사용합니다. 추출된 동적 형상선으로 작업하면 지오메트리는 코리더 전체에 상대적으로 유지됩니다. 자세한 내용은 코리더에서 코리더 형상선 추출 정보 및 코리더에 기준선 추가를 참고하십시오.
주:
순환 종속성을 방지하기 위해 추출된 동적 형상선을 동일한 코리더에서 해당하는 상위의 기준선을 대치하려고 사용할 수 없습니다. 예를 들어, 인도를 나타내는 동적 형상선을 추출하고 형상선을 코리더에서 기준선으로 사용하며 사면 전개선을 작성하는 사면 전개 표준횡단을 부착하면 사면 전개선에서 추출된 동적 형상선을 인도의 기준선 또는 인도의 상위 항목을 대치하기 위해 사용할 수 없습니다. 코리더 특성 대화상자의 매개변수 탭에서 기준선을 편집하는 때와 같은 상황에서 추출된 동적 형상선을 선택하려고 하면 메시지가 표시됩니다.

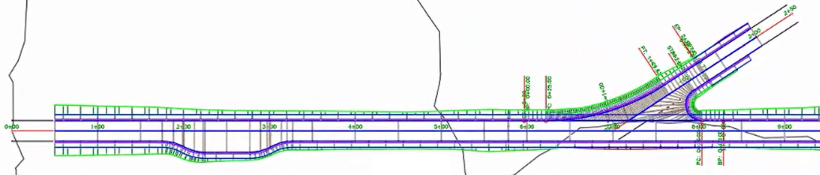

다음 코리더가 동적 간격띄우기 기준선, 동적 연결된 선형 및 추출된 형상선의 조합으로 작성됩니다.

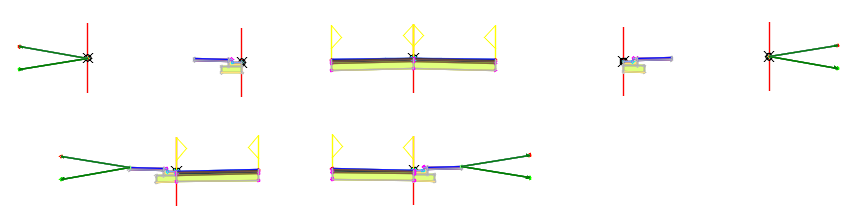

이 코리더는 다음 표준횡단을 기준선에 적용하여 작성됩니다.
- 차선 표준횡단이 중심선 기준선에 부착되어 포장 영역을 형성합니다.
- 왼쪽 및 오른쪽 중심선 간격띄우기가 연석/측수로/인도 표준횡단이 부착된 기준선으로 추가됩니다.
- 왼쪽 및 오른쪽 인도가 동적 형상선으로 추출되고 전개 사면 표준횡단이 부착된 기준선으로 추가됩니다.
- 도로 교차가 발생하고 왼쪽 연석/측수로/인도 및 전개 사면을 제어하는 기준선의 영역이 분할되어 이러한 구성요소가 작성되지 않는 위치에 간격을 작성합니다.

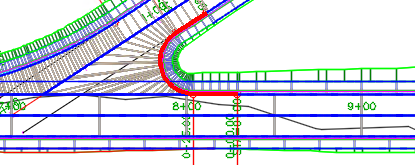

- 연결된 선형 및 종단이 도로 교차점에서 작성되고 연석 굴곡부 표준횡단이 부착된 기준선으로 추가됩니다.

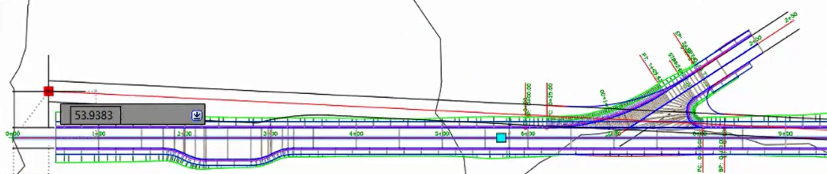

중심선을 이동하면 간격띄우기, 연결된 선형 및 기타 관련 코리더 구성요소를 업데이트합니다.
주: 이 예에서는 중심선이 이동된 후 연결된 선형이 더 짧아지면 간격이 사면 전개로 작성됩니다. 간격은 사면 전개 영역을 연결된 선형의 시작으로 연장하여 닫을 수 있습니다.
