테셀레이트 형상선, 측량 수치, 구획 또는 3D 폴리선을 실제 호로 변환할 수 있습니다.
이 명령을 사용하여 테셀레이트 선을 실제 호로 변환하거나 직선 세그먼트에 모깎기를 추가할 수 있습니다. 시작점과 끝점을 지정하거나 자동 호 생성 옵션을 설정할 수 있습니다.
다듬기는 호가 있는 2D 폴리선을 3D 폴리선으로 변환하면 발생합니다. 호가 있는 형상선을 코리더 모형에서 내보내는 경우에도 발생합니다.

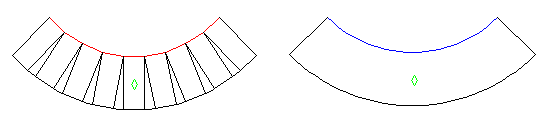

호에서 생성된 정지 작업(오른쪽)과 테셀레이트 초기계획선에서 생성된 정지 작업(왼쪽) 비교
구배 변경을 정의하는 형상선 점은 이 명령을 사용하면 호에 표고점으로 삽입됩니다.
호로 변환할 세그먼트를 선택하는 데에는 세 가지 방법이 있습니다.
- 자동 선택: 마우스를 형상선으로 이동하면 삽입될 수 있는 위치에 호가 나타납니다. 마우스를 클릭하여 호를 삽입합니다.
- 여러 세그먼트에 대해 시작점과 끝점 지정: 지정된 시작점과 끝점을 사용하면 호를 정의하려면 이 방법을 사용할 수 있습니다.
- 단일 세그먼트에 대한 시작점과 끝점 지정: 이 방법을 사용하여 호가 하나 있는 단일 세그먼트(예: 모따기된 구석)를 대치할 수 있습니다. 구석이 비대칭인 경우 선 세그먼트에 접하면서 서로 접하는 두 개의 호가 삽입됩니다.

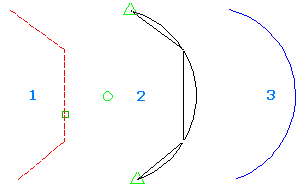

대칭(맨 위) 및 비대칭 구석(맨 아래)에서 작성된 호
FitCurveFeature 명령 설정을 편집하거나 맞춤 원곡선 명령을 실행할 때 옵션 키워드를 사용하여 명령 옵션을 지정할 수 있습니다.
