Clonar objetos ao dimensioná-los pode produzir uma variedade de objetos aninhados e matrizes, dependendo do centro que você escolher.

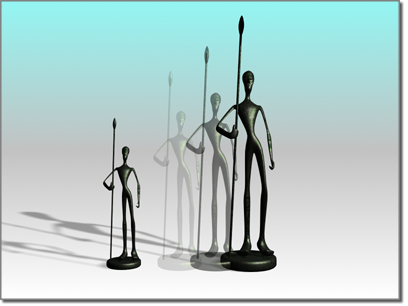

Shift+Escala cria uma clonagem de um tamanho diferente.
Para clonar com Shift+Escala:
- Clique no botão Escalar na barra de ferramentas principal.
- Escolha um sistema de coordenadas, uma restrição de eixo e um centro de transformação.
- Faça a seleção que você deseja duplicar.
- Mantenha pressionada a tecla Shift e arraste para dimensionar a seleção.
- Utilize a caixa de diálogo Opções de clone para selecionar o número de clones que deseja e se você deseja que sejam cópias, instâncias ou referências.
Efeitos da configurações de transformação
As configurações de transformação determinam como o 3ds Max distribui clones de uma seleção durante Shift+Escala. Em todas as operações de escala, o centro de transformação age como o centro de escala:
- Quando os objetos de clonagem diminuem de tamanho, eles encolhem para o centro de transformação.
- Quando os objetos de clonagem aumentam de tamanho, eles são expandidos para fora do centro de transformação.
A distância entre os objetos clonados é dimensionada como os próprios clones, com base na distância inicial do original até o primeiro clone. O espaçamento aumenta ou diminui proporcionalmente com relação ao centro de transformação.
Cópias aninhadas
Quando o centro de seleção é utilizado como o centro de transformação de um único objeto, ocorre a escala simetricamente ao redor desse centro, produzindo cópias aninhadas.
- À medida que você dimensiona para o centro, são criadas menos cópias e cópias menores.
- Na outra direção, o objeto original é cercado por cópias cada vez maiores.
As variações são possíveis, dependendo do tipo de escala e das limitações do eixo. Por exemplo, você pode dimensionar uma caixa plana em uma pirâmide de degraus progressivamente usando Comprimir e a clonagem para dentro do eixo Z.
Centros de deslocamento
Para Shift+Escala, qualquer centro diferente do giro local tem o efeito de criar uma matriz de objetos dimensionados progressivamente. Mais uma vez, os objetos diminuem para o centro e aumentam se afastando. No entanto, esse efeito é limitado pela opção de escala específica e as restrições do eixo, conforme discutido a seguir.
Restrições de eixo
A Escala uniforme não é afetada pelas restrições do eixo, que podem ser definidas com o Gizmo de transformação. As cópias sempre são organizadas dentro e fora do centro do sistema de coordenadas atual.
Para Escala não uniforme e compressão, o dimensionamento ocorre somente ao longo do eixo ou do conjunto de eixos com os eixos restritos.
