Sobre os painéis Propriedades

Os painéis Propriedades fornecem acesso contextual aos parâmetros usados para a criação e a edição de operações.

Novidades: 2020, 2020.1, 2020.2

O painel Propriedades flutua sobre a área de desenho e, inicialmente, é exibido no canto superior esquerdo da área de desenho. Os painéis podem ser redimensionados, combinados com o navegador do modelo, movidos para outro local ou até mesmo para um monitor secundário. Os painéis de propriedades usam seções expansíveis em vez de guias.

Principais conceitos

Fluxo de trabalho - o fluxo de trabalho do painel Propriedades é de cima para baixo. Qualquer propriedade definida ou alterada pode afetar as propriedades das seções abaixo dela. No entanto, a propriedade não afeta as propriedades das seções anteriores.
Trilha - alterne rapidamente entre a edição da operação e a edição do esboço associado. Renomeie a operação ou o esboço diretamente da trilha.
Visualização - localizada à direita da trilha, a opção Visualização ativa e desativa a visibilidade da operação quando você edita a operação ou o esboço. Durante a edição de esboço, as regiões ou os contornos selecionados são visualizados na estrutura de arame. Alterne para ocultar a visualização.
Predefinições - use predefinições para criar definições de operação reutilizáveis. Para obter mais informações sobre predefinições, consulte Para trabalhar com predefinições.
Edições de valor - Utilize Enter para aplicar edições de valor. Use Tab para pular para o próximo campo progressivamente. Pressione CTRL+Enter para finalizar a definição, criar a operação e fechar o painel de propriedades. Quando um valor é inválido, a cor dele muda para vermelho. Quando um valor é válido, ele assume a cor preta.

Os campos de edição apresentam realce cruzado entre o painel Propriedades e os controles de edição na tela.
Expandir/Retrair - as seções do painel podem ser expandidas para exibir parâmetros a serem editados ou retraídas para ocultar parâmetros raramente usados.
Menu Configurações avançadas - o menu suspenso permite acessar Mostrar/ocultar predefinição, Ajuda e outras configurações avançadas. O menu varia de acordo com o contexto. Por exemplo, quando você cria ou edita uma operação, o menu exibe apenas opções relacionadas à operação que está sendo editada. Ao trabalhar no navegador, o menu do painel fica de acordo com o estado do navegador do modelo e assim por diante.
Aplicar e criar nova - clique para criar a operação usando as configurações atuais e comece a criar outra operação usando as mesmas configurações. É possível alterar qualquer configuração, conforme necessário, e depois criar outra operação.
Encaixe - o painel Propriedades pode ser encaixado em qualquer janela de desenho do aplicativo Inventor, dentro do espaço do navegador, ou pode ficar flutuando sobre o aplicativo ou em algum lugar da área de trabalho. Isso permite que você posicione o painel ou o navegador onde for mais conveniente para você. Quando o painel é encaixado à moldura de uma janela, a borda da moldura de destino é realçada.
Exibir - os painéis memorizam o estado de exibição mais recente e o utilizam na próxima visita.

Compreender a interface do usuário do painel Propriedades

Estes são alguns dos comportamentos existentes no painel Propriedades.

Problemas do perfil - quando ocorre um problema no perfil, o ícone Diagnóstico de esboços aparece no painel Propriedades para alertar sobre esse problema. Clique no ícone para iniciar o Diagnóstico de esboços ou resolva o problema manualmente.
Informação necessária - quando é necessário fornecer um valor para que a operação possa ser executada, o campo é exibido com texto em vermelho e um ícone à direita.
Ícones ou lista - alguns grupos de ícones podem ser exibidos na forma de lista suspensa. Clique na seta à direita do campo para selecionar as opções. Quando a exibição está no formato de lista, você pode usar o teclado (digitando o primeiro caractere da palavra) para escolher uma opção.

Nota: No modo de lista, a lista é atualizada à medida que você gira a roda do mouse.
Comportamentos de campos de edição
- Passar o mouse sobre: quando o cursor está sobre o campo de edição, ele é realçado com um plano de fundo branco e um sublinhado colorido para mostrar que você está editando um valor. Uma dica de ferramenta é exibida quando o cursor passa sobre o campo de edição.
- Clicar uma vez: seleciona todo o campo, inclusive valor e unidades.
- Segundo clique: cancela a seleção do campo e posiciona o cursor de inserção no caractere selecionado.
- Clicar+arrastar: seleciona os caracteres incluídos entre as ações de clicar e soltar o botão do mouse.
- Clicar duas vezes: seleciona um conjunto de caracteres delimitados por espaço, vírgula ou caractere especial. Por exemplo: unidades, valores e parâmetros.
- Clicar três vezes: seleciona todo o campo; é o mesmo que clicar uma vez.

Trilhas

As trilhas exibem horizontalmente a localização atual ou ativa na hierarquia do documento. Elas podem fornecer acesso a documentos, operações e esboços, dependendo do tipo de documento.

Normalmente, o painel Propriedades começa no modo de definição de operação. Para mudar de ambiente, de Operação para Esboço e vice-versa, você pode clicar no texto da trilha. O texto da trilha do ambiente selecionado é exibido em azul.

Você também pode usar o comando Retornar à operação da faixa de opções para passar da edição do esboço de volta para a edição da operação. O ícone exibe a operação ativa que está sendo criada ou editada, como Extrusão, Revolução etc.

Importante: Durante a visualização da operação, é possível editar cotas de esboço visíveis sem acessar o ambiente de esboço.

A mudança de ambiente faz com que o ambiente atual confirme as alterações feitas antes da mudança. Portanto, a mudança de Operação para Esboço cria a operação definida antes da mudança de ambiente. Mudar de volta de Esboço para Operação faz com que as alterações realizadas na geometria do esboço sejam aceitas antes da mudança de ambiente. Os campos do painel Propriedades são atualizados com a mudança de ambiente.

É possível editar o nome da Operação ou do Esboço por meio da trilha.

Clique no texto da trilha que você deseja editar para ativá-lo.
Clique novamente para entrar no modo de edição.
Modifique o texto.
Pressione Enter para concluir a alteração. O nome do nó do navegador é atualizado quando você clica em OK para concluir a operação.

Nota: Se você passar de uma trilha para outra, todas as alterações do painel Propriedades serão automaticamente preservadas.

Menu Configurações avançadas

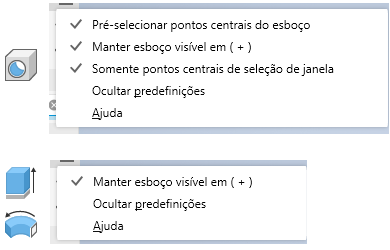

O menu do painel Propriedade contém configurações relacionadas ao contexto criar ou editar ativo. Quando um comando está ativo, você pode optar por manter esboços visíveis, mostrar ou ocultar predefinições etc. As entradas do menu são contextuais, somente é exibido o que o comando usará.

Em alguns casos, essas configurações ficam ativadas por padrão. Selecione a entrada do menu para ativar/desativar a opção. O estado do painel de propriedades dessas configurações é mantido entre sessões. Assim, se desejar usá-los posteriormente, você precisará ativá-los novamente. As configurações também são diferentes dependendo do tipo de arquivo: IAM ou IPT. Por exemplo, a opção Manter esboço visível em (+) está disponível apenas com operações de peça.

Para saber mais sobre o compartilhamento de esboços, consulte Para compartilhar esboços e operações

Navegação no painel Propriedades

Tecla Tab

Você pode passar de um campo para outro usando a tecla Tab, tanto na tela quanto no painel Propriedades. Na tela, ao pressionar a tecla Tab, você percorre os parâmetros exibidos. No painel Propriedade, ao pressionar a tecla Tab, você percorre os parâmetros listados no painel. Nos campos relacionados, ocorre o realce cruzado.

Tecla de caractere

Em listas suspensas, use a tecla de caractere para pesquisar e localizar rapidamente uma entrada da lista.

Painel Propriedades e edição na tela

Ao criar ou editar operações, você pode usar os campos de edição do painel Propriedades, os campos de edição na tela ou os manipuladores da operação para modificar valores.

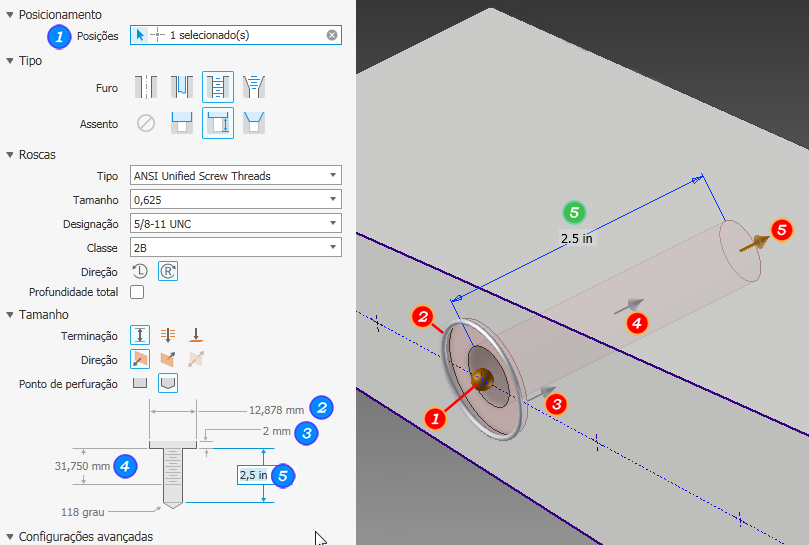

O exemplo a seguir usa a operação de furo para ilustrar os diversos pontos de acesso dos valores de parâmetro.

Os controles de edição do painel Propriedades e da tela foram projetados para permitir que você use o teclado para inserir dados. Quando você edita entradas de valor, o seguinte se aplica:

Quando o foco está no painel Propriedades ou quando há um valor realçado em um controle de edição, a tecla Enter conclui a definição da operação (o mesmo que clicar em OK) e fecha o painel Propriedades.
Quando o foco está em um controle de edição de valor, e você está modificando um valor, a tecla Enter afeta somente o valor.
Quando o campo de um seletor não é preenchido, a tecla Enter tem o mesmo efeito do botão Continuar e move o foco para o campo não preenchido.
Quando o foco está em um controle de edição de valor, você pode concluir o processo de definição da operação e fechar o painel Propriedades usando CTRL+Enter.
Quando você usa o menu de contexto de um controle de edição de valores, após a adição da seleção de valores, o cursor se move para o final do controle e apaga a seleção. Isso ajuda no uso de cotas de referência e na aplicação de fatores a esses valores.

Estados dos seletores

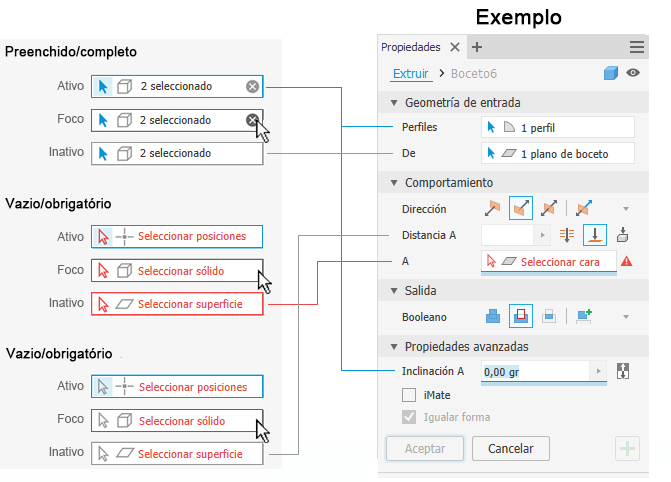

Os seletores do painel Propriedades usam cores para exibir seus estados. A imagem a seguir mostra os estados e os associa a um exemplo.

Apagar seleções

Quando é feita uma seleção, o campo do seletor exibe o número de itens selecionados e um 'X' à direita. Para apagar o conjunto de seleções, clique no 'X' e faça as seleções seguintes.

Menu de marcação

Se as entradas necessárias não forem atendidas, o menu de indicadores mostrará um botão OK desativado ou um botão Continuar na posição de 3 horas para alertar sobre a necessidade de concluir a definição.

Comportamento do recurso Desfazer

O recurso Desfazer apresenta um comportamento um pouco diferente quando o comando exibe um painel Propriedades ou uma caixa de diálogo. Veja como ele funciona:

Em um comando ativo que exibe uma caixa de diálogo ou um painel Propriedades: o recurso Desfazer cancela o comando ativo.
Em um comando ativo que não exibe uma caixa de diálogo nem um painel Propriedades: o recurso Desfazer cancela o comando ativo e desfaz uma etapa.
Em um comando não ativo: o recurso Desfazer desfaz uma etapa.

Propriedades avançadas

Esta seção contém as opções mais especializadas com base no tipo de operação que está sendo criado.
