Sobre como preparar uma montagem do Inventor como conteúdo de lista de materiais

Como fabricante de produtos usados no setor de AEC, pode ser conveniente para você produzir modelos compatíveis com os requisitos de BIM.

Os usuários de software de BIM, como o Autodesk Revit, esperam receber modelos simplificados.

O Autodesk Inventor e o Autodesk Configurator 360 (C360) trabalham juntos para criar conteúdo compatível com BIM e fornecer esse conteúdo por meio de uma interface da Web fácil de usar.

Use o Autodesk Inventor para criar o modelo detalhado e para preparar a representação de BIM usada para o modelo simplificado.

Use o C360 para publicar os modelos na Web, onde usuários de AEC poderão visualizar o modelo detalhado, configurá-lo conforme apropriado e efetuar o download do modelo simplificado em um formato que possa ser usado no Revit ou em outro software de BIM.

Preparar montagem do Inventor

1. Crie um modelo de produto do Inventor configurável e totalmente detalhado.

   Recomendações:

   1. Crie um modelo baseado em regras usando o iLogic. As regras de iLogic podem se basear em parâmetros, e os parâmetros podem ser limitados a valores ou intervalos específicos.
   2. Use uma 'forma' simples do iLogic para controlar os parâmetros visíveis para o usuário de AEC.

      Para obter mais informações sobre o iLogic, consulte:

      1. Sobre a funcionalidade do iLogic
      2. Sobre regras e formas no iLogic
      3. Sobre funções para regras no iLogic
      4. Caixa de diálogo Editor de formas

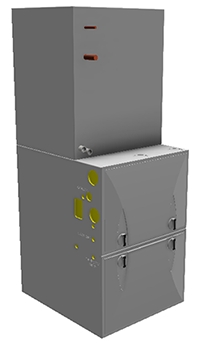

2. Simplifique o modelo criando um substituto de contorno simplificado que contenha somente o conteúdo que deve ficar visível no modelo de BIM exportado. Você deve excluir componentes que:
   1. Não estejam visíveis para o consumidor, isto é, o usuário do Revit, o arquiteto, etc.
   2. Representem propriedade intelectual
   3. Não contribuam significativamente para a apresentação visual, por exemplo, pequenas peças como fixadores e outras que não indicam necessariamente tamanho/função/etc.
   4. Opcionalmente, você pode simplificar os componentes restantes removendo operações e espaços vazios internos.
   5. Renomeie o substituto de contorno simplificado de nível superior como "BIM". O C360 exige que o substituto seja nomeado "BIM", pois ele o utiliza para exportação.
      Nota: O DVR principal é exibido no C360. O substituto de BIM é usado para exportações para um formato de BIM. Isso permite que você apresente o modelo detalhado ao usuário de AEC, mas permite que o usuário de AEC exporte e use o modelo simplificado.
3. Use as ferramentas do conector de MEP no ambiente de Conteúdo de BIM do Inventor para adicionar os conectores de BIM necessários. Para obter mais informações, consulte:
   1. Conector de bandeja de cabos
   2. Conector de Conduítes
   3. Conector Elétrico
   4. Conector de tubulação
   5. Conector de dutos
4. Utilize Exportar componentes de construção para:
   1. Adicionar metadados de BIM ao seu produto. O Inventor fornece acesso a:
      1. Uma lista OmniClass pesquisável do Revit, para que você possa especificar seu produto nos termos do Revit.
      2. Propriedades do modelo que você deseje exportar.

         1. Recomendado: Crie uma iProperty chamada "RevitFamilyTypeName". O valor será usado como nome do tipo de família no Revit. O valor dessa propriedade pode ser uma sequência de caracteres estática ou pode ser atribuído de forma programática usando uma regra de iLogic para torná-la única para os valores de parâmetro fornecidos.

   2. Especificar a orientação do modelo e o ponto de inserção.
   3. Clique em "Aplicar alterações" na parte inferior da caixa de diálogo Exportar componente de construção para salvar as alterações sem criar um novo arquivo de BIM.

Sobre o Configurator 360

Quando o modelo estiver pronto para o Configurator 360, com o modelo aberto no Inventor, na guia Autodesk 360, clique em Carregar no Configurator 360.

Nota: O C360 exige assinatura. Se não tiver uma, você será solicitado a iniciar uma versão de avaliação. Ou, se outra pessoa for o administrador do C360, o modelo poderá ser compactado e carregado na interface da Web do C360.

Para obter mais informações sobre o Configurator 360 e o Inventor:

1. Sobre o Configurator 360 e o Autodesk Inventor
2. Preparar o modelo antes de carregar no Configurator 360
3. Carregar do Autodesk Inventor para o Configurator 360

Para obter mais informações sobre as próximas etapas, consulte estes tópicos da Ajuda do Configurator 360:

1. Trabalhar com conteúdo de BIM sob demanda
2. Configurar modelo do usuário final

O que é OmniClass?

"O Sistema de classificação de construções (conhecido como OmniClass™ ou OCCS) é um sistema de classificação para o setor de construção. O OmniClass é útil para vários aplicativos, desde organizar materiais de biblioteca, produzir literatura e projetar informações a fornecer uma estrutura de classificação para bancos de dados eletrônicos."

Para saber mais sobre o OmniClass, acesse www.omniclass.org
