Заполнение ячейки витража простой панелью

Данная процедура предназначена для того, чтобы заполнить ячейку витража простой панелью. Простые панели обычно используются для моделирования основных облицовочных материалов (например, каменных стеновых панелей или бетонных панелей) в витражу.

  1. Выберите вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей" .
  2. Разверните "Архитектурные объекты" и "Стили витража".
  3. Выберите стиль витража.
  4. Раскройте вкладку "Правила проектирования".
  5. В левой секции окна выберите сетку, в которую хотите поместить заполнение в виде простой панели.

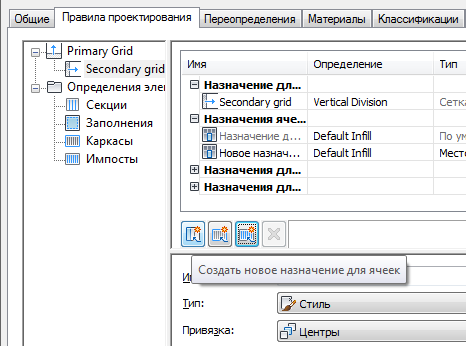

  6. Нажмите "Новое назначение для ячейки".

    Новое назначение для ячейки отображается в списке назначений для ячеек.

  7. Выберите назначение для ячейки в верхней правой секции, нажмите правую кнопку и выберите "Переименовать"; далее введите описательное имя.
  8. На вкладке "Элемент" выберите заполнение, являющееся по определению простой панелью.

    Если в вашем проекте определения простой панели нет, то выберите "Новое заполнение" и задайте определение панели.

  9. Укажите ячейки для вставки данной простой панели.
  10. Нажмите кнопку ОК.
