Активация псевдоразрезов, изменение свойств секущей плоскости и создание блоков на основе сечений.

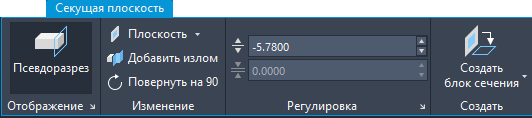

При выборе линии сечения на ленте отобразится контекстная вкладка "Секущая плоскость".
Панель "Отображение"
- Псевдоразрез
- Включение режима псевдоразреза для выбранного объекта-сечения.
- Параметры секущей плоскости
- Установка параметров отображения для выбранной секущей плоскости.
Панель "Изменить"
- Тип объекта-сечения
- Отображение списка доступных типов объектов-сечения.
- Плоскость. Отображение линии сечения и прозрачного указателя секущей плоскости. Секущая плоскость расширяется неограниченно во всех направлениях.
- Срез. 2D-прямоугольник показывает глубину вдоль направления секущей плоскости.
- Контур. 2D-прямоугольник показывает границы XY секущей плоскости. Секущая плоскость уходит в бесконечность вдоль оси Z.
- Объем. 3D параллелепипед (ящик) представляет границы секущей плоскости во всех направлениях.
- Добавить излом
- Добавление сегмента с изломом к объекту-сечению.
- Повернуть на 90 градусов
- Поворот объекта-сечения на 90 градусов вокруг линии сечения.
Панель "Отрегулировать разрез"
- Смещение сечения
- Перемещение объекта-сечения перпендикулярно секущей плоскости по направлению или от начала МСК.
- Толщина среза
- Увеличение или уменьшение толщины среза объекта-сечения.
- Диалоговое окно "Наборные счетчики панели «Сечение»"
-
Задание значения единицы приращения или уменьшения по умолчанию для элементов управления "Смещение сечения" и "Толщина среза" на панели "Регулировать" ленты.
.
Панель "Создать"
- Создание блока сечения
- Сохранение выбранных секущих плоскостей в качестве 2D или 3D блоков.
- Извлечение линий сечения
- Создание 2D-геометрии на основе облака точек для активной секущей плоскости.
