Создание электромеханического проекта из Inventor

Создайте электромеханический проект в Inventor, а затем свяжите проект AutoCAD Electrical toolset, подключив его к файлу связи из AutoCAD Electrical toolset.

Для связывания проектов Inventor и AutoCAD Electrical toolset требуется создать файл связи и определить два проекта. Для этого необходимо выполнить два действия.

1. В AutoCAD Electrical toolset или Inventor создайте файл связи и укажите проект для одного из выбранных приложений.
2. В другом приложении завершите создание связи, перейдя к ранее созданному файлу связи и указав проект в выбранном продукте.

Создание связи из Inventor

В Inventor:

1. Выберите вкладку "Электромеханическая связь"панель "Настройка"Настройка электромеханической связи.

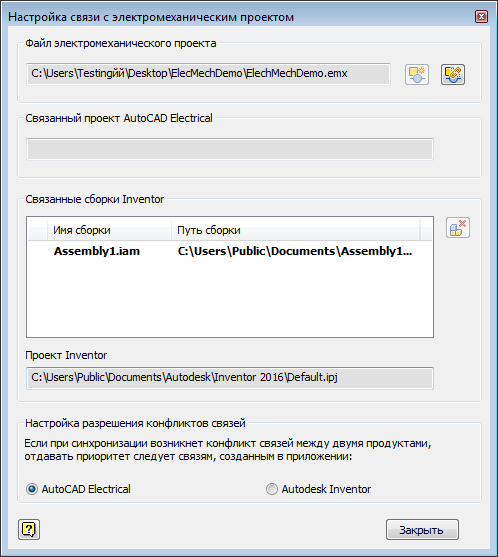

2. В диалоговом окне "Настройка электромеханического проекта" нажмите .

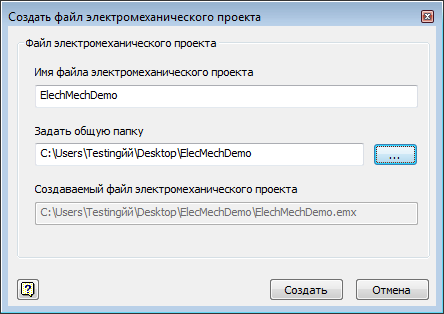

3. Введите имя для файла связи EMX.

4. Укажите общую папку для AutoCAD Electrical toolset и Inventor.

5. Нажмите "Создать".

6. В диалоговом окне "Настройка электромеханической связи" выберите "Параметры синхронизации". Значение параметра по умолчанию: AutoCAD Electrical toolset. Предполагается, что пользователи AutoCAD Electrical toolset будут в основном запускать электромеханические рабочие процессы. Поэтому при создании связи с компонентом в качестве параметра по умолчанию задается AutoCAD Electrical toolset.



7. Нажмите кнопку "Закрыть".

AutoCAD Electrical toolset

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
2. В Диспетчере проектов активируйте проект, который требуется связать.

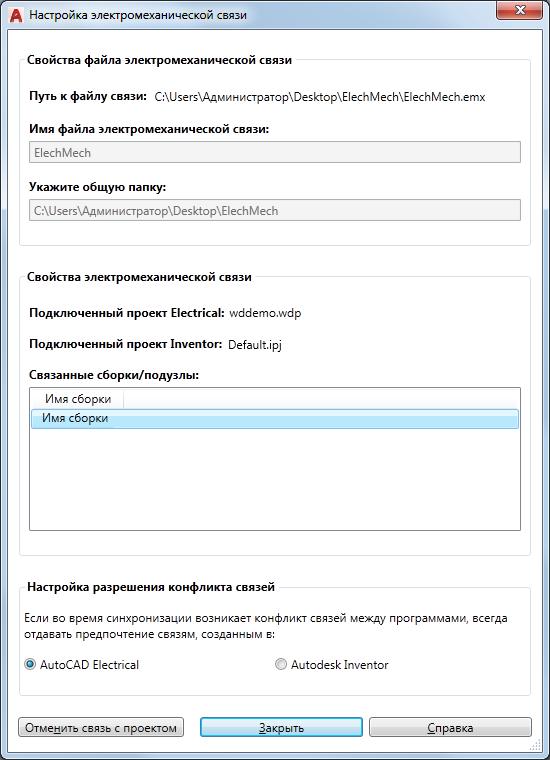

3. Выберите вкладку "Электромеханическая связь"панель "Настройка"Настройка электромеханической связи. найти

4. Нажмите "Связь".
5. Перейдите к существующему файлу связи, созданному в Inventor.


6. Нажмите кнопку "Закрыть".
