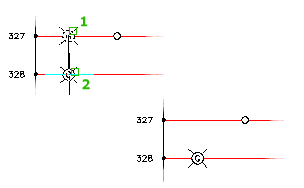

Удаление компонентов
Команда "Удалить компонент" позволяет удалить выбранный компонент. Разорванные провода восстанавливаются, полученные экземпляры нескольких номеров проводов, назначенные отдельной сети проводов, согласовываются. Для дочернего контакта AutoCAD Electrical toolset ищет его родительский компонент на текущем чертеже и исключает удаленный контакт из аннотации перекрестной ссылки родительского компонента (если родительский компонент находится в другом чертеже, необходимо отдельно выполнить команду «Перекрестная ссылка» по всему набору чертежей). При удалении родительского компонента схемы можно выполнить поиск связанных дочерних компонентов, просмотреть их и, в случае необходимости, удалить.
В случае дочернего компонента при выполнении команды "Удалить компонент" обновляется перекрестная ссылка на родительский компонент. При стирании родительского компонента на схеме можно выбрать поиск и удаление связанных с ним компонентов.
Быстрое перемещение компонентов/сегментов провода
Функция быстрого перемещения позволяет быстро изменить расположение компонентов и сегментов проводов. Для перемещения отдельного компонента вдоль соединенных с ним проводов щелкните на этом компоненте. Соединения проводов сохраняются, а существующие номера проводов выравниваются по центру. Для быстрого перемещения звена многозвенной цепи вместе со всеми компонентами и номерами проводов щелкните на любом сегменте провода.
Изменение положения компонента ограничено перемещением вдоль сегмента провода. Для быстрого перемещения звена многозвенной цепи вместе со всеми компонентами и номерами проводов выберите любой сегмент провода в составе этого звена непосредственно на чертеже. Функция быстрого перемещения применима к номерам проводов, компонентам, клеммам, модулям ввода/вывода ПЛК, изломам штриховых линий связей, стрелкам цепей, проводам, проводам с пересечениями в виде петель.

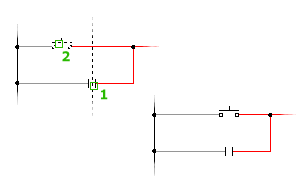

Выравнивание компонентов/номеров проводов
Команда "Выровнять компоненты" используется для выравнивания выбранного компонента по выбранному компоненту-оригиналу.
Компоненты выбираются по одному или с помощью рамки. Процедура выравнивания корректирует все подключенные провода и заново центрирует номера проводов. Выполняется выравнивание по вертикали или по горизонтали за счет варьирования команды путем ввода в командной строке символов "В" или "Г" с последующим нажатием клавиши пробела.

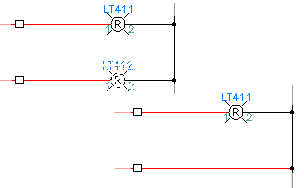

Перемещение компонентов
При выполнении операции "Переместить компонент" все расположенные на заднем плане провода разрываются и соединяются заново, а при необходимости вставляется повернутый вариант графического образа. В позиции, из которой перемещается компонент, устраняются все разрывы проводов и избыточные номера проводов.
Растягивание модулей ПЛК, компонентов, блоков
Команда "Растянуть модуль ПЛК" позволяет добавлять интервал между точками ввода/вывода в модуле ПЛК. Ее также можно использовать для любого блока. Скажем, имеется модуль ПЛК и необходимо добавить несколько компонентов параллельно к отдельному звену, но при этом отсутствует необходимое для этого пространство между точками ввода/вывода. Можно все удалить и перестроить модуль, а затем — опять вставить компоненты, заново создать проводные соединения, и т. д. или можно использовать команду "Растянуть модуль ПЛК".
Все исходные сведения о блоке, включая атрибуты, сохраняются.

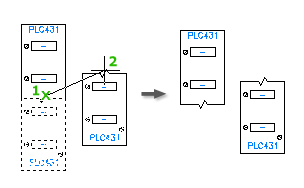

Разделение модуля ПЛК
Команду "Разделить модуль ПЛК" особенно удобно применять для разделения модулей ПЛК после их создания или вставки. Возможно, потребуется переместить последние несколько точек вводов/выводов клемм в другую многозвенную цепь, чтобы освободить пространство для других устройств.
Задаются следующие параметры:
- исходная точка для каждого блока;
- тип разрыва;
- слой для дочернего блока;
- признак изменения положения дочернего блока.

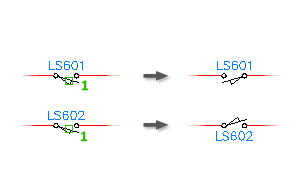

Обращение/переворот компонентов
Команда доступна, если компонент соединяется только с двумя проводами. Укажите, следует ли применить обращение (переворачивание) только к графике либо также к атрибутам компонента.
Замена состояний контактов
В программе выполняется считывание имени блока, содержащего выбранный контакт, и распознавание пятого символа: 1 или 2. Затем выполняется поиск блока с именем, которое отличается от данного только пятым символом (соответственно 2 или 1), и подстановка этого блока вместо существующего блока.
В переброшенных контактах сохраняется существующий текст атрибутов. Если родительский графический образ имеет максимальное количество контактов, при перебрасывании выполняется проверка отсутствия превышения этого максимального количества.
