Вставка одиночных и многоуровневых клемм.
Существует четыре типа поведения клемм на схеме. Можно выбрать любой из них. Имя клеммы используется для управления типом ее поведения.
 |
Неинтеллектуальные клеммы. Не отображаются в отчетах. |
 |
Клеммы, содержащие номер клеммы, который совпадает с номером провода, проходящего через клемму или присоединяемого к ней. |
 |
Клеммы, содержащие пользовательский номер клеммы. |
 |
Клеммы, которые принуждают провод к формированию нового номера после прохождения через клемму. |
Существует пять основных стилей клемм: квадрат, круг, шестиугольник, ромб и треугольник.
Вставить

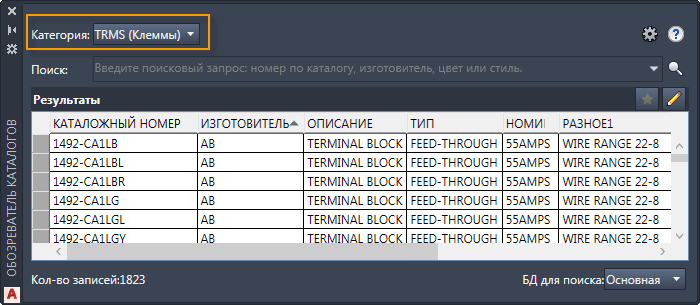

Вставка клемм осуществляется таким же образом, как и вставка других графических образов схем: из обозревателя каталогов или графического меню. При вставке из обозревателя каталогов необходимо выбрать категорию TRMS (клеммы).

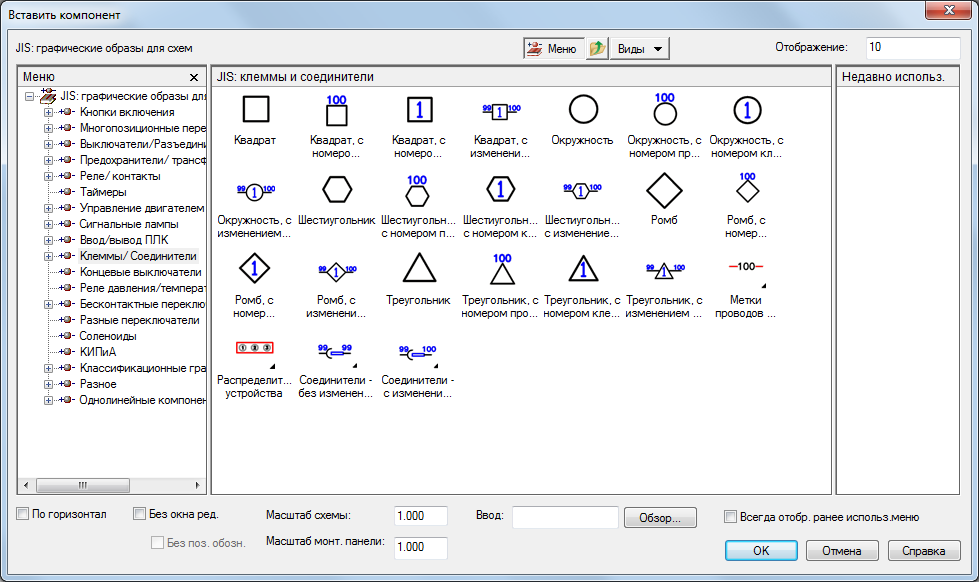

При вставке клемм из графического меню необходимо выбрать соответствующий тип поведения и стиль клемм.

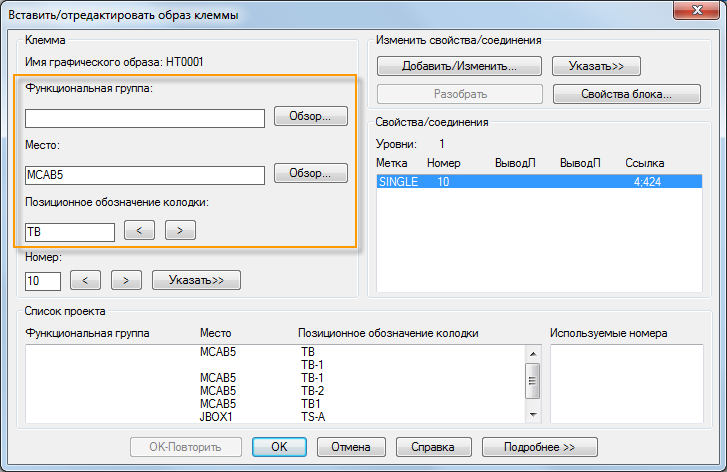

Для группировки клемм в одной клеммной колодке используются свойства "Функциональная группа", "Место" и "Позиционное обозначение колодки".
Свойства клеммы

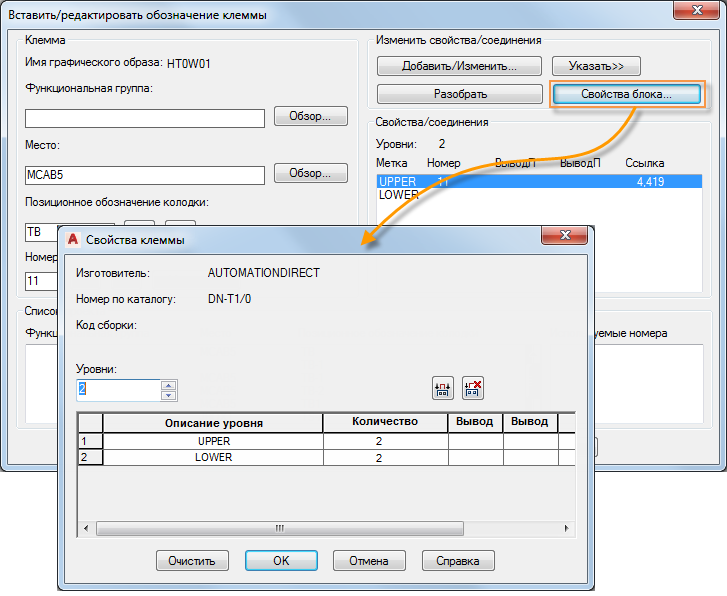

Графический образ клеммы на схеме может обозначать одноуровневую клемму или один уровень многоуровневой клеммы. Количество уровней для клеммы указывается как свойство блока. Каждый уровень содержит некоторые характеристики, такие как метка, количество проводов на соединение, левый вывод и правый вывод. Каждый графический образ клеммы на схеме содержит все свойства блока клемм для каждого уровня, так что удаление одного графического образа клеммы не приводит к удалению свойств блока клемм. При изменении свойства блока клемм выполняется обновление всех графических образов клемм. Графический образ без каких-либо свойств уровня рассматривается как одноуровневая клемма. Свойства клеммы могут быть частью назначения каталожного номера и применяются автоматически при назначении каталога.
В диалоговом окне "Вставка/Редактирование графического образа клеммы" можно просматривать и редактировать свойства клемм. найти
Если в свойствах клемма указана как многоуровневая, то клеммы на схеме можно связывать, причем каждая клемма представляет собой один уровень. Если клеммы на схеме находятся на одном чертеже, то для их связывания можно использовать команду "Соединить клеммы". найти
Необходимо следить за командной строкой, чтобы каждая клемма перемещалась на нужный уровень.

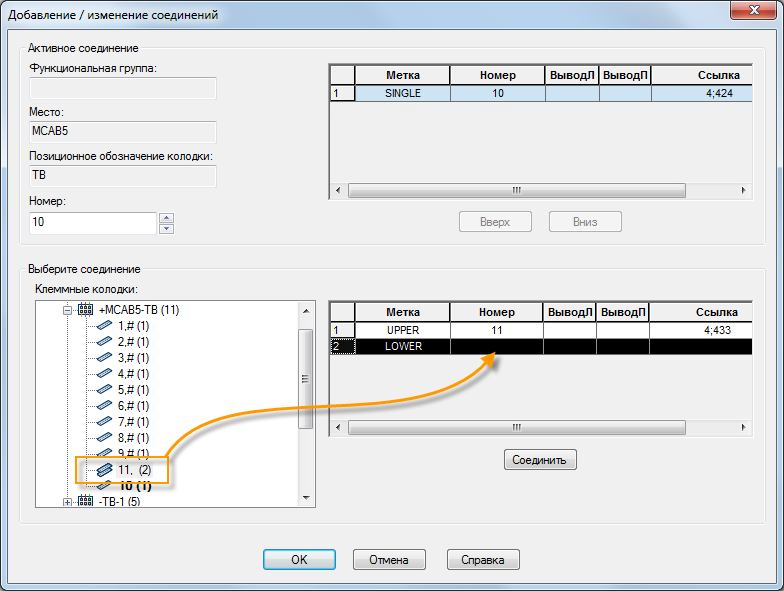

Если клеммы находятся на разных чертежах, нужно изменить клемму, которую требуется связать с другой. Нажмите кнопку "Добавить/Изменить", чтобы открыть диалоговое окно "Добавить/изменить соединения". Здесь можно переместить клемму на открытый уровень другой клеммы.
Редактор клеммных колодок
Для управления всей клеммной колодкой используется Редактор клеммных колодок. С его помощью можно изменять назначения каталожных номеров, добавлять перемычки, связывать клеммы, добавлять запасные части и вспомогательные принадлежности, вставлять клеммную колодку монтажной панели и многое другое. В дальнейшем в разделе "Компоновка монтажной панели" будет описан принцип работы с редактором клеммных колодок. найти
