Вставка проводов, номеров проводов и стрелок цепей.
Провод — это просто линейный объект, находящийся на слое, определенном в качестве слоя проводов AutoCAD Electrical toolset. Проводная сеть состоит из одного или нескольких сегментов проводных линий и возможных ответвлений; все они взаимосвязаны и образуют электрически неразрывный проводник.
Управление слоями проводов

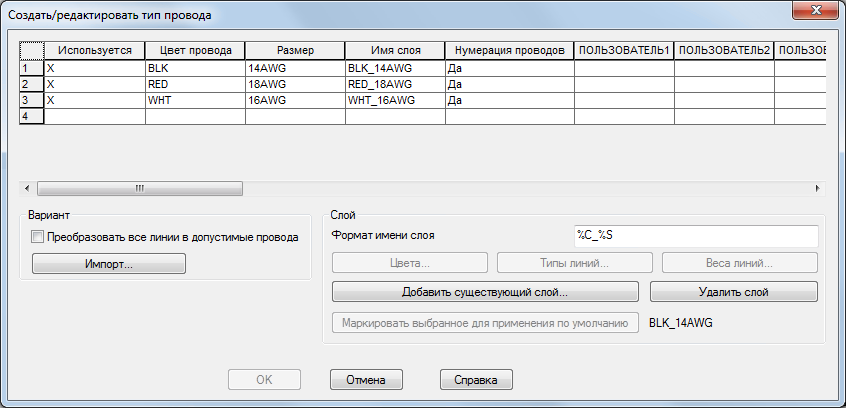

Для создания новых и редактирования существующих типов проводов служит инструмент "Создать/редактировать тип провода". найти
Существующие слои проводов перечислены в таблице. Цвет и размер можно изменить путем ввода значений в таблице. Для переименования слоя щелкните правой кнопкой его имя и выберите "Переименовать слой".
Для создания слоя проводов в пустой строке введите цвет провода и размер. Вводится имя слоя по умолчанию, которое можно переименовать в случае необходимости. При назначении номера провода номера проводов добавляются на все слои, если только для них не задан параметр "Без нумерации проводов". Такой параметр удобен в некоторых случаях, например в однолинейных чертежах. Использование цвета, типа линий и веса линий для определения свойств слоя.
Чтобы изменить слой таким образом, чтобы он больше не являлся слоем проводов, выберите строку и щелкните "Удалить слой". Слой все еще существует на чертеже, но все линии, нарисованные на этом слое, не считаются проводами.
Слои проводов определяются для каждого чертежа. Щелкните "Импорт" для добавления слоев проводов из другого чертежа в активный чертеж. Слои проводов можно также задать в шаблоне чертежа. Таким образом, любой чертеж, созданный с помощью этого шаблона, будет иметь такие стандартные слои проводов.
Вставка проводов
Для вставки проводов в чертеж используйте следующие команды.
- Вставка ортогональных проводов. найти
- Вставка провода под углом 22,5°. найти
- Вставка провода под углом 45°. найти
- Вставка провода под углом 67,5°. найти
- Задание взаимосвязей компонентов с выровненными точками подключения проводов. найти
- Вставка нескольких проводов, например трехфазных. найти
При вставке проводов с помощью любой из этих команд провода автоматически помещаются на слой проводов. Если провод подсоединяется к другому проводу, он располагается на слое этого провода; в противном случае такой провод располагается на слое проводов по умолчанию, заданном в диалоговом окне "Создать/редактировать тип провода".

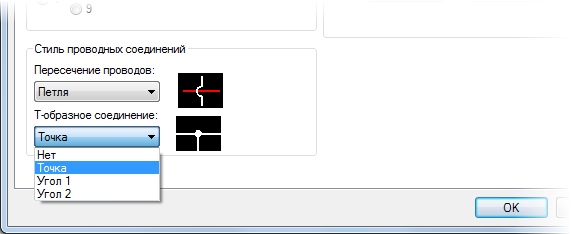

Если провод пересекает другой провод, он может отобразиться в виде петли или разрыва, как указано на вкладке "Стили" диалогового окна "Свойства чертежа".
Если провод заканчивается на другом проводе и формирует Т-образное соединение, он получает точку или Т-образное угловое соединение, как указано на вкладке "Стили" в диалоговом окне "Свойства чертежа".
Переключение проводов на другой слой проводов

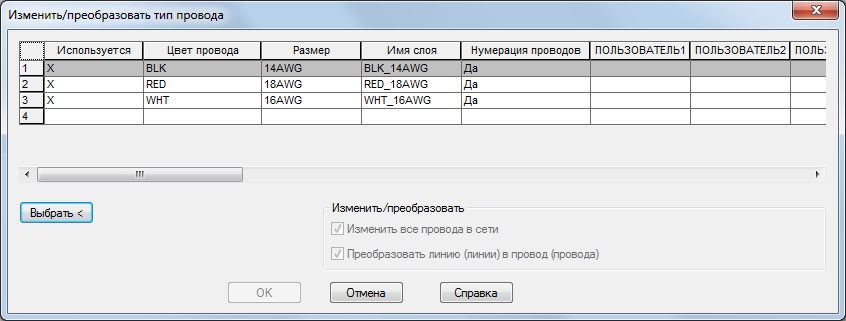

Используйте команду "Изменить/преобразовать тип провода", чтобы изменить слой проводов или преобразовать линии в провода. найти
Настройка номеров проводов
Используйте вкладку "Номера проводов" в диалоговом окне "Свойства чертежа" для задания формата, типа и расположения номеров проводов.
Формат может состоять из комбинации текста и заменяемых параметров. Для номеров проводов поддерживаются следующие заменяемые параметры:
|
%S |
Номер листа чертежа |
|
%D |
Значение чертежа |
|
%G |
Имя слоя проводов |
|
%N |
Последовательный номер или номер на основе ссылок |
|
%X |
Позиция символа суффикса для назначения позиционных обозначений на основе номеров ссылок (отсутствие значения соответствует концу позиционного обозначения) |
|
%P |
Код проекта в стиле IEC (значение по умолчанию для чертежа) |
|
%I |
Код функциональной группы в стиле IEC (значение по умолчанию для чертежа) |
|
%L |
Код места в стиле IEC (значение по умолчанию для чертежа) |
|
%A |
Значение раздела для чертежа |
|
%B |
Значение подраздела для чертежа |
Пример форматов номеров проводов
(Для номера провода 50 на листе 3)
%S/%N = 3/50
%N = 50
W-%S%N = W-350
Автоматическая нумерация проводов
Для вставки номеров проводов, а также для обновления существующих номеров проводов используйте команду "Номера проводов". найти
Параметры свойств чертежа предварительно выбраны, однако их можно переопределить. Номера проводов, помеченные как "фиксированные", не обновляются при использовании команды "Номера проводов". Чтобы пометить номер провода как "фиксированный", используйте команду "Редактировать номер провода". найти
Стрелки цепей

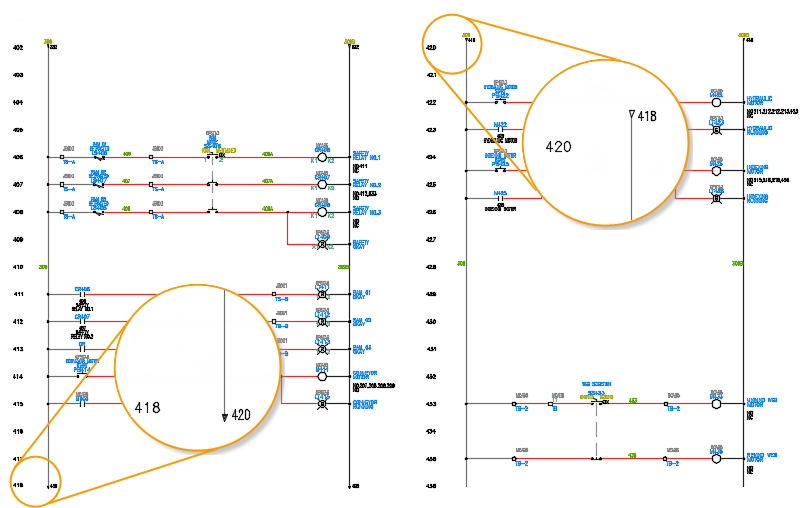

С помощью стрелки цепей можно разорвать сеть проводов и продолжить ее либо в одном чертеже:

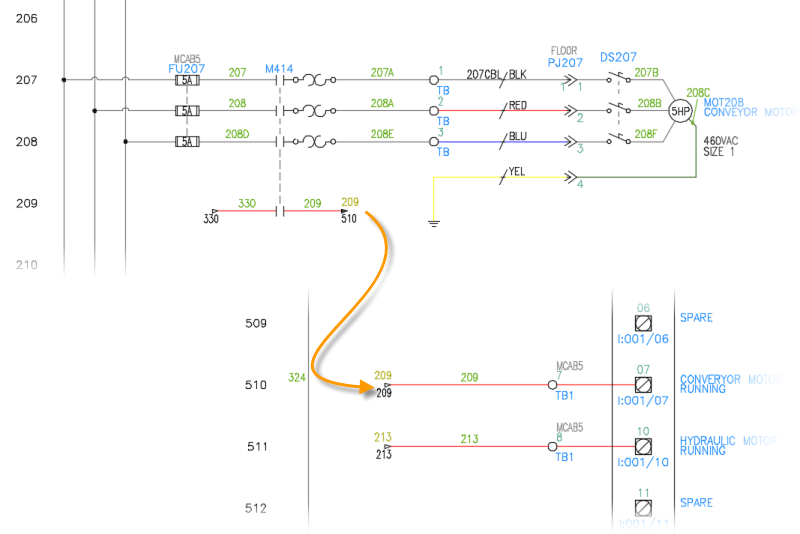

либо в другом:
В AutoCAD Electrical toolset используется концепция именованных источников/приемников. Сеть проводов определяется как источник, в нее вставляется стрелка с адресом источника и ей назначается имя кода источника. В сети проводов, в которой должно быть продолжение провода с тем же номером на том же чертеже или на другом чертеже проекта, вставьте стрелку с адресом назначения. Назначьте то же имя кода, которое назначено его источнику. AutoCAD Electrical toolset выполняет сопоставление имен кодов с именами назначений и копирует номера проводов источника в сеть проводов назначения.
