Параллельные короба можно добавлять в существующий участок короба, соединенный через соединитель поверхности на компоненте оборудования или соединенный с кабельным лотком.
Видеоролик: «Размещение параллельного короба»
- Откройте вид, на котором требуется добавить параллельные короба.
- Перейдите на вкладку "Системы"
панель "Электротехника"
"Параллельные короба".
- На ленте выполните следующее:
Цель Действия Использование радиуса загиба исходного короба для рисования параллельных коробов Выберите
"Тот же радиус загиба".
Использование различных радиусов загиба для рисования параллельных коробов Прим.: Этот параметр доступен только для кабельного канала без соединительных деталей.Выберите
"Концентрический радиус загиба".

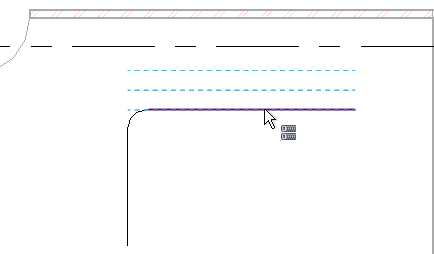

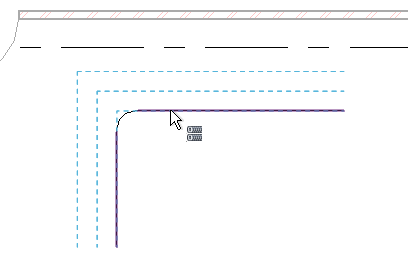

Изменение количества по умолчанию для горизонтальных или вертикальных участков коробов Введите значение в текстовое поле справа от параметра "Количество по горизонтали" или "Количество по вертикали". Изменение смещения по умолчанию для горизонтальных или вертикальных участков кабельных каналов Введите значение в текстовое поле справа от параметра "Смещение по горизонтали" или "Смещение по вертикали". - В области рисования наведите курсор на существующий сегмент короба и выделите его. При перемещении курсора в сторону от существующего короба будет отображаться контур для параллельных коробов.
- Щелкните для размещения параллельного короба.
- Для завершения участка параллельных коробов нажмите кнопку "Изменить".
Для выбора всего участка кабельного канала используйте клавишу табуляции.
