Размещение арматурного стержня

Размещайте отдельные экземпляры арматурного стержня на допустимую основу на видах разрезов.

1. Выберите вкладку «Конструкция»раскрывающийся список на панели «Армирование» «Параметры армирования». Определите, совпадает ли форма арматурного стержня с соответствующими отгибами. Важно указать это перед размещением арматурного стержня в проекте, поскольку после этого изменить его в процессе проектирования будет невозможно. По завершении закройте диалоговое окно.
2. Выберите вкладку «Конструкция»панель «Армирование» («Арматурный стержень»).
   Прим.: Инструмент также доступен на контекстной вкладке для элементов, которые являются допустимыми основами для арматурных стержней.
3. Выберите вкладку «Изменить | Разместить арматурный стержень» панель «Методы размещения» («Арматурный стержень»)
4. В списке «Выбор типа» в верхней части палитры свойств выберите требуемый тип арматурного стержня.
5. Необязательная операция. При необходимости щелкните вкладку «Изменить | Разместить арматурный стержень» панель «Семейство» («Загрузить формы») для загрузки дополнительных арматурных профилей.
6. Выберите требуемую форму арматурного стержня в списке типов форм арматурных стержней на панели параметров либо в обозревателе арматурных профилей.
7. Выберите плоскость размещения. Выберите одну из следующих плоскостей размещения, щелкнув вкладку «Изменить | Разместить арматурный стержень»панель «Плоскость размещения»
   • («Текущая рабочая плоскость»)
   • («По ближнему защитному слою»)
   • («По дальнему защитному слою»)

   Плоскость определяет размещение арматурного стержня в основе.

8. Выберите ориентацию или перспективу при размещении.

   Плоскостная арматура

   Выберите один из следующих вариантов размещения, щелкнув вкладку «Изменить | Разместить арматурный стержень»панель «Ориентация при размещении»

   • («Параллельно рабочей плоскости»)
   • («Параллельно защитному слою армирования»)
   • («Перпендикулярно защитному слою армирования»)

   Ориентация определяет выравнивание арматурного стержня при его размещении в основе.

   Многоплоскостная арматура

   Выберите одну из следующих перспектив размещения, щелкнув вкладку «Изменить | Разместить арматурный стержень»панель «Размещение в перспективе»

   • («Верх»)
   • («Низ»)
   • («Спереди»)
   • («Сзади»)
   • («Справа»)
   • («Слева»)

   Перспектива определяет сторону, с которой семейство многоплоскостной арматуры параллельно рабочей плоскости.

9. Если арматурный стержень стандартного стиля размещается рядом с арматурным стержнем стиля «Поперечная арматура», выполняется привязка стандартного стержня вдоль кромки стержня «Поперечная арматуры». Это касается как прямых ребер, так и сопряжений и отгибов арматурных стержней поперечной арматуры.
10. Щелкните мышью, чтобы разместить арматурный стержень в основе. При необходимости нажмите клавишу ПРОБЕЛ во время размещения, чтобы изменить ориентацию формы арматурного стержня в пределах опорного элемента защитного слоя армирования. Аналогичным образом можно изменить ориентацию уже размещенного арматурного стержня: выбрать стержень и нажать клавишу ПРОБЕЛ.

    Если требуется разместить арматурный стержень параллельно отдаленному краю основы, поместите курсор рядом с краем, затем нажмите и удерживайте нажатой клавишу SHIFT. Край будет выделен. Продолжая удерживать нажатой клавишу SHIFT, разместите арматурный стержень там, где требуется.

    По умолчанию длина арматурного стержня равна длине элемента основы в пределах зоны, определяемой опорными элементами защитного слоя армирования. Для редактирования значений длины перейдите к виду в плане или к виду фасада, выберите экземпляр арматурного стержня и внесите требуемые изменения в положение конечных точек.

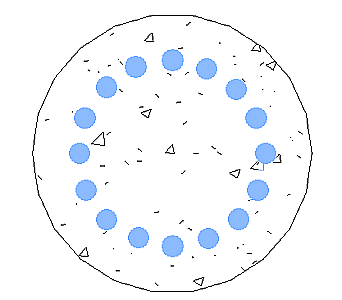

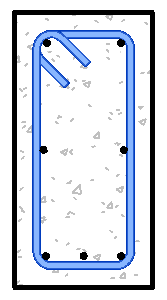

    Перпендикулярное размещение арматурных стержней в колонне	Арматурный стержень в балке

    Прим.: Чтобы изменить основу формы арматурного стержня, выберите его и перейдите на вкладку «Изменить | Несущая арматура» панель «Основа» («Выбрать новую основу»). Затем выберите новую основу арматурных стержней.
