Арматура

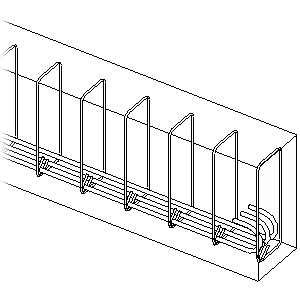

Размещение стандартных форм арматурных стержней или создание пользовательских арматурных стержней для армирования бетонных элементов моделирования.

Вкладка «Конструкция»панель «Армирование» («Арматурный стержень»).
- «Изменить | Разместить арматурный стержень» панель «Методы размещения» («Арматурный стержень»)
- «Изменить | Разместить арматурный стержень» панель «Методы размещения» («Эскиз арматурного стержня»)
- «Изменить | Разместить арматурный стержень» панель «Методы размещения» («Арматурный стержень произвольной формы»)

Темы в этом разделе

Армирование
Инструменты армирования позволяют добавить элементы армирования (такие как арматурные стержни или арматурная сетка) к допустимой основе (например, к бетонной балке, колонне, несущему перекрытию или фундаменту).
Армирование бетонных деталей
У бетонных деталей, созданных на основе элементов поверхности (например, стен и перекрытий), есть защитный слой арматуры. Кроме того, они могут служить основой для арматурных стержней, наборов арматурных стержней, армирования по площади, армирования по траектории и листа арматурной сетки.
Общие параметры армирования
Задайте параметры для соответствия формы, указав опорные отгибы, и для отображения независимых элементов: арматурных стержней и армирования по траектории.
Размещение арматурного стержня
Размещайте отдельные экземпляры арматурного стержня на допустимую основу на видах разрезов.
Видеоролик «Детализация с применением плоской арматуры»
Размещение наборов и экземпляров арматуры в модели для согласования проекта и использования различных способов армирования.
Построение эскиза плоских арматурных стержней
Используйте стандартные инструменты построения эскиза, чтобы вручную разместить формы арматурных стержней на допустимой основе.
Видеоролик: «Детализация с применением многоплоскостной арматуры»
Размещайте наборы и экземпляры многоплоскостных арматур в модели для размещения проекта и использования различных способов армирования.
Построение эскиза многоплоскостной арматуры
Используйте стандартные инструменты построения эскизов для определения форм арматурных стержней, изогнутых в двух плоскостях.
Настройка видимости арматурного стержня и соединителей арматурных стержней на виде
Элементы армирования в модели находятся внутри элементов основы. На виде с невидимыми линиями она закрыты основой. Для каждого вида в проекте можно установить соответствующие переопределения, чтобы документировать конструкцию армирования.
Размещение набора арматурных стержней
Добавьте линейный набор арматурных стержней на вид разреза основы.
Арматурный стержень произвольной формы
Подробности о тои, как размещать арматурные стержни и наборы арматурных стержней в бетонных элементах модели со сложной геометрией.
Определение и добавление отгиба арматуры
После размещения арматурного стержня на основе можно изменить свойства арматурного стержня для присвоения отгибов.
Свойства экземпляра арматурного стержня
Просматривайте и изменяйте параметры, определяющие свойства экземпляра арматурного стержня.
Свойства типоразмера арматурных стержней
Параметры, определяющие свойства типа для элементов армирования, можно просматривать и изменять.
Свойства семейства форм арматурных стержней
Изменение семейства форм арматурных стержней для определения классификации OmniClass для всех типов форм в модели.

На уровень выше: Армирование
