Ознакомьтесь с примером создания скрипта стальных соединений для Dynamo, позволяющего сканировать модель на наличие узлов соединений с двумя элементами каркаса.
Прим.: Набор примеров сценариев стальных соединений также доступен в установленных пакетах Dynamo. Эти примеры можно использовать в качестве отправной точки для создания собственных сценариев.
Узлы соединений должны соответствовать следующим критериям:
- два элемента стыкуются в конечных точках;
- угол наклона первого элемента составляет 0 градусов;
- угол уклона второго элемента составляет от 10 до 15 градусов;
- стенки двух элементов каркаса должны быть параллельны;
- форма первого элемента — двутавровый профиль с параллельными полками;
- форма второго элемента — W-образная типа W12X26.
Если все эти условия соблюдены, сценарий позволяет разместить соединение «Балка к полке колонны, с вутом». Двутавровый профиль с параллельными полками будет использоваться в качестве основного входного элемента соединения, а W-образная форма типа W12X26 — в качестве вторичного.

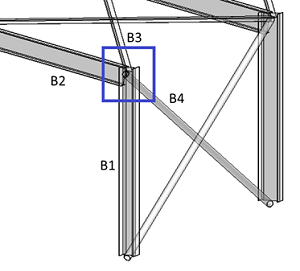

Отмеченный на изображении ниже узел соединения состоит из четырех элементов. Разместите соединение «Балка к полке колонны, с вутом» между элементами B1 и B2 (B1 выступает в качества главного элемента, B2 — в качестве дополнительного).
Примечание:
- Угол уклона элемента B2 составляет 11 градусов.
- Элемент B1 размещен вертикально.
- Стенка элемента B1 параллельна стенке элемента B2.
- Элементы B1 и B2 стыкуются в конечным точках.
- Стенки элементов B1 и B2 параллельны.
- Элемент B2 имеет W-образную форму и тип W12X26.
