Propojené pracovní skupiny

Popisuje postup konfigurace propojených pracovních skupin ke zlepšení výkonu systému Microsoft SQL na vzdálených pracovištích.

Propojené pracovní skupiny

Aby bylo množné porozumět principu fungování propojených pracovních skupin, je nutné nejprve porozumět principu replikace.

Replikace

Replikace je proces kopírování dat z jednoho serveru na druhý server. Servery jsou obvykle umístěny ve dvou různých fyzických umístěních. Tato konfigurace umožňuje použití prostředí aplikace Vault ve dvou místech, není proto nutné stahovat velké soubory CAD pomocí sítí WAN.

Pracovní skupiny

Pracovní skupina je skupina uživatelů, kteří sdílejí data prostřednictvím místní sítě.

Propojená pracovní skupina je skupina, která umožňuje sdílení dat s jinými pracovními skupinami pomocí technologie vydavatel/odběratel systému Microsoft SQL pro podporu více různých databázových serverů. Tato technologie umožňuje replikování databáze SQL na více pracovištích.

Pokud je k práci se stejným úložištěm autorizováno více pracovních skupin, před zahájením úprav souborů, složek, položek a změnových příkazů si pracovní skupina musí nejprve vyžádat jejich vlastnictví.

Požadavky

• V případě serverů různých domén přidejte pro každého agenta v příslušných uzlech místní účet systému Windows (ne účet domény). V každém uzlu použijte stejné jméno a heslo. Například AutodeskRep.
• Sdílená složka na vydavatelském serveru, kde jsou uloženy snímky replikace sdílené se vzdálenými servery SQL.
• Účet systému Windows na vydavatelském serveru, který má pro sdílení snímků oprávnění ke čtení i zápisu.
• Účet systému Windows, který má pro sdílení snímků na vydavatelském serveru oprávnění ke čtení.
• Server v prostředí replikace musí být schopen rozpoznat vzdálené servery podle názvu protokolu NetBIOS.
• Porty SQL a HTTP musejí být v branách firewall kvůli komunikaci mezi servery otevřené.
• Replikace systému SQL Server musí být povolena. Pokud není, spusťte instalační balíček SQL znovu, abyste mohli upravit instalaci serveru SQL a povolit replikaci. (Feature Selection (Výběr součástí) > Instance Features (Součásti instance) > Database Engine Services (Služby enginu databáze) > SQL Server Replication (Replikace systému SQL Server).)

Doporučení

• Servery jsou členy stejné domény nebo domén, mezi kterými existuje vzájemný vztah důvěryhodnosti.
• Serverům je přiřazena statická adresa IP.
• Pro přístup k replikaci a snímkům používejte jeden doménový uživatelský účet.

Otevření portu v bráně firewall systému Windows

• Instance AutodeskVault SQL používá dynamický port.

  Vyhledání portu, který používají vaše servery

  1. Otevřete Správce konfigurace serveru SQL.
  2. Rozbalte nabídku síťové konfigurace serveru SQL.
  3. Vyberte protokoly pro aplikaci AUTODESKVAULT.
  4. V pravém podokně dvakrát klikněte na položku TCP/IP.
  5. Vyberte kartu Adresy IP.
  6. Přejděte do dolní části seznamu a najděte port s adresou IP v části Vše -> Dynamické porty TCP.
  7. Použijte toto číslo portu v níže uvedeném řádku skriptu SQL AUTODESKVAULT a otevřete tak v bráně firewall systému Windows dynamický port.

     Požadované porty otevřete zkopírováním následujícího řádku do dávkového souboru.

     @echo ========= Porty serveru SQL ===================

     @echo Aktivace portu 1433 výchozí instance SQLServer

     netsh firewall set portopening TCP 1433 "SQLServer"

     @echo Aktivace portu vyhrazeného připojení správce 1434

     netsh firewall set portopening TCP 1434 "SQL Admin Connection"

     @echo Aktivace portu tlačítka Procházet aplikace SQL Server Browser Service

     netsh firewall set portopening UDP 1434 "SQL Browser"

     @echo Aktivace dynamického portu serveru SQL

     netsh firewall set portopening TCP <number> "SQL AUTODESKVAULT"

     @echo ========= Různé aplikace ==============

     @echo Aktivace portu HTTP 80

     netsh firewall set portopening TCP 80 "HTTP"

  Tipy k odstraňování potíží

  • Pomocí nástroje SQL Server Management Studio ověřte, zda je možné se ke vzdáleným serverům SQL připojit.
  • Použijte webový prohlížeč a ověřte, že je port 80 otevřený.
  • Pomocí Průzkumníku systému Windows a uživatelských oprávnění replikace ověřte, zda má každý server přístup ke sdílení snímků.

Propojené pracovní skupiny – přehled

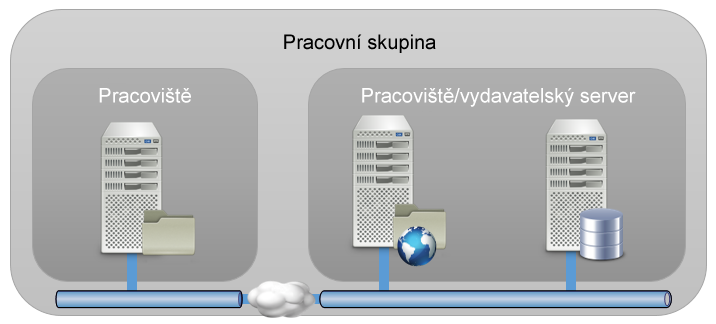

Propojená pracovní skupina je konfigurace úložišť souborů, které byly replikovány z jednoho pracoviště na jiné a které jsou řízeny databází Microsoft SQL. Na následujícím obrázku vidíte typickou konfiguraci pracovní skupiny. Všechna pracoviště v jedné pracovní skupině sdílejí stejný server Microsoft SQL.

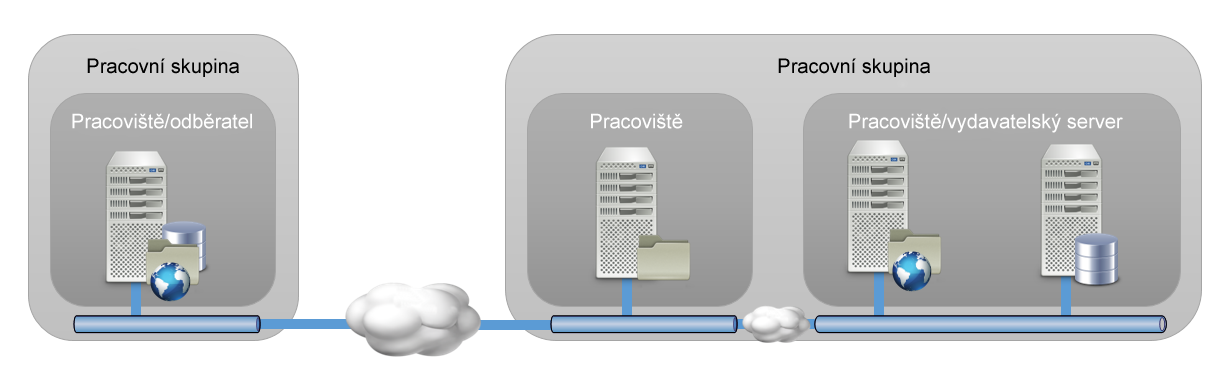

Aby mohla jednotlivá pracoviště používat vlastní databázové servery a zvýšit tak výkon služby SQL, používá aplikace Vault propojené pracovní skupiny. Na následujícím obrázku vidíte pracovní skupinu se dvěma různými pracovišti propojenou s druhou pracovní skupinou s jedním pracovištěm.

Tvorba propojených pracovních skupin

Instalace prostředí propojených pracovních skupin vyžaduje, aby byly jednotlivé komponenty nainstalovány a nakonfigurovány ve správném pořadí – viz níže.

Konfigurace vydavatele

1. Do počítače, ze kterého se budou replikovat všechny informace, nainstalujte systém MS SQL. Tomuto počítači se říká vydavatel.
   • Ujistěte se, že jste během instalace povolili replikaci. Viz část Instalace systému SQL Server.
   • Ujistěte se, že jste nastavili jednu nebo více sdílených síťových složek. Viz část Použití vzdálené databáze.
   • Společnost Autodesk doporučuje nastavit v doméně „uživatele replikace“ a tyto přihlašovací údaje si poznamenat pro následující kroky. Viz část Správa databáze SQL pro úložiště Vault.
2. Po nainstalování systému SQL se pomocí prostředí SQL Server Management Studio přihlaste k instanci AutodeskVault. Klikněte pravým tlačítkem na název serveru nejvyšší úrovně a v místní nabídce vyberte položku Vlastnosti. Na kartě Připojení zkontrolujte, zda není vybrána možnost nocount.
3. Instalace serveru úložiště Vault na vydavatelském serveru.
4. Po nainstalování serveru úložiště Vault spusťte jeho konzolu.
5. V konzole serveru úložiště Vault klikněte pravým tlačítkem myši na položku Pracovní skupiny a vyberte možnost Povolit replikaci pracovních skupin.

6. Zadejte cestu UNC pro sdílenou složku. Příklad: \\server\share\

7. Zadejte ID uživatele, což je uživatelský účet konfigurovaný pro replikaci s plným přístupem do sdílené složky, a klikněte na tlačítko OK.
8. Do účastnického počítače (cíl pro replikovaná data) nainstalujte stejnou verzi SQL, kterou jste právě nainstalovali na vydavatelském serveru.
   Poznámka: Nainstalujte ji s předkonfigurovanou instancí s názvem AutodeskVault a se stejným heslem jako u vydavatelského serveru.

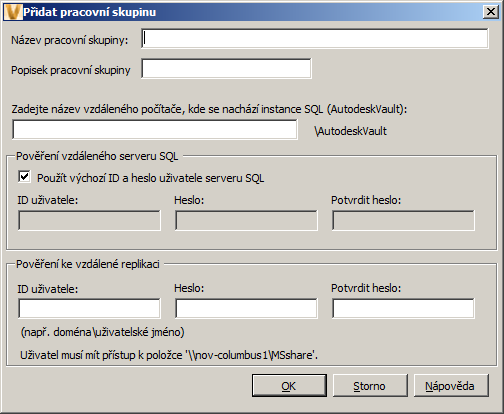

9. Na vydavatelském serveru v konzole serveru úložiště Vault znovu klikněte pravým tlačítkem myši na položku Pracovní skupiny a vyberte možnost Přidat pracovní skupinu.

10. Zadejte příslušné informace o vzdálené pracovní skupině.

    Pokud jste vytvořili účet uživatele replikace, použijte tyto údaje v části Pověření pro vzdálenou replikaci.



Proces na pozadí nakonfiguruje vzdálený server SQL jako účastnický server a zahájí replikaci databáze KVM z vydavatele. Jakmile sekundární server dokončí konfiguraci, přidá se do stromu pracovních skupin v konzole.

Poznámka: Jakmile to uděláte, budete na účastnickém serveru moci nainstalovat konzolu serveru úložiště Vault a povolit replikaci úložiště.

Konfigurace brán firewall

Konfigurace brán firewall

Před přidáním pracovní skupiny zkontrolujte, jestli může server SQL komunikovat se serverem Vault přes bránu firewall. Dosáhnete toho povolením výjimky pro spustitelné soubory systému SQL sqlbrowser.exe a sqlserver.exe.

Povolení replikace úložiště aplikace Vault

Jakmile nakonfigurujete vydavatelský server, budete na účastnickém serveru moci nainstalovat konzolu serveru úložiště Vault a povolit replikaci úložiště Vault.

Poznámka: U odběratelských pracovišť s pomalejším síťovým připojením je lepší nakonfigurovat server na stejném pracovišti jako vydavatelský server a poté jej přepravit na cílové pracoviště. Pokud budete přepravovat odběratelský server na jiné místo, neodpojujte jej od sítě na dobu delší než 14 dnů, aby po opětovném připojení k síti proběhla replikace úspěšně.

1. Nainstalujte server ADMS na účastnickém pracovišti a nastavte jej pro účastnický systém SQL Server, který je tam také nainstalován.

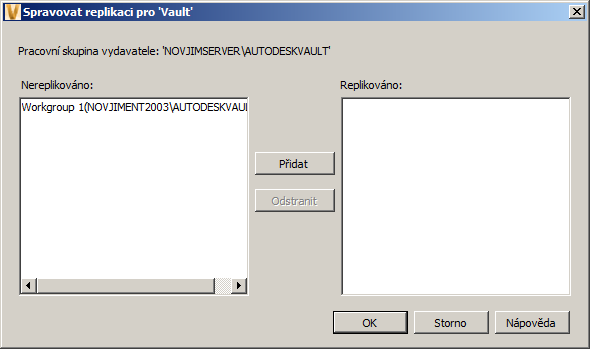

2. Na vydavatelském serveru v konzole ADMS klikněte pravým tlačítkem myši na položku Pracovní skupiny a vyberte možnost Spravovat replikaci.

3. Vyberte úložiště Vault, které chcete replikovat.

4. Pomocí tlačítka >> přesuňte skupiny, které chcete replikovat, do sloupce Replikováno.

5. Na odběratelském serveru otevřete konzolu ADMS a rozbalte uzel úložiště Vault.
6. Pravým tlačítkem myši klikněte na příslušné úložiště Vault a povolte jej výběrem možnosti Úložiště povoleno.

7. Po zobrazení výzvy vyberte odpovídající umístění úložiště souborů.

Aplikace Vault zobrazí informační dialogy, které popisují frekvenci synchronizace úložiště a oznamují, že úložiště bylo povoleno.

Test replikace

1. Přidejte soubor do pracovní skupiny vydavatele.
2. Vydejte soubor, upravte jej a zařaďte zpět.
3. Přesuňte se do pracovní skupiny účastnického serveru a přesuňte vlastnictví souboru.
4. Opakujte stejné kroky jako na vydavatelském serveru.
5. Volitelné: po dokončení přesuňte vlastnictví zpět na vydavatelský server.

Zálohování a obnovení

Všechny operace zálohy a obnovení provádějte z vydavatelského serveru. Pokud bude nutné obnovit účastnický server, odeberte jej z prostředí propojené pracovní skupiny, znovu vytvořte účastnický server a přidejte jej zpět do prostředí propojené pracovní skupiny.

Aplikace Vault zálohuje normální databáze KVM, normální databáze úložiště, hlavní databázi SQL, databázi msdb a databázi distribuce replikace. Výchozí název databáze distribuce replikace je AutodeskReplication.

Aplikace Vault neumožňuje obnovení prostředí propojené pracovní skupiny. Databáze potřebné k obnovení prostředí propojené pracovní skupiny jsou zálohovány a v případě potřeby je lze obnovit ručně.

Poznámka: Název vydavatele a název databáze distribuce jsou uloženy v souboru backupcontents.xml.

Zálohování

Zálohu serveru úložiště vytvořte pomocí konzoly serveru úložiště na vydavatelském serveru.

Zálohu proveďte při:

• změně pracovní skupiny,
• přidání pracovní skupiny,
• odstranění pracovní skupiny,
• přejmenování pracovní skupiny.

Obnovení

Při obnovování prostředí aplikace Autodesk Vault Professional pomocí nástrojů pro zálohování a obnovu nabízených konzolou serveru je nutné obnovit vydavatelský server a přidat všechny účastnické servery, jako kdyby nikdy nebyli součástí prostředí.

Pro manuální obnovení vydavatele propojených pracovních skupin v aplikaci Vault při zachování existujících účastnických serverů platí následující pravidla:

• Vydavatele lze obnovit pouze na server se stejným názvem.
• Účastnické servery by měli používat stejnou verzi aplikace Autodesk Vault Professional. Neměla by být potřeba žádná migrace dat.
• Záloha by neměla být starší než 14 dní.
• Spusťte jednotlivé databázové servery v režimu s jedním uživatelem.
• Po obnovení každé databáze restartujte instanci databázového serveru.

Databáze obnovte v  následujícím pořadí:

1. Hlavní
2. MSDB
3. AutodeskReplication
4. KVM
5. Úložiště
