Para editar un electrodo:
- Haga doble clic en el electrodo o haga clic con el botón derecho en el electrodo y seleccione la entrada de Modificar del menú contextual.

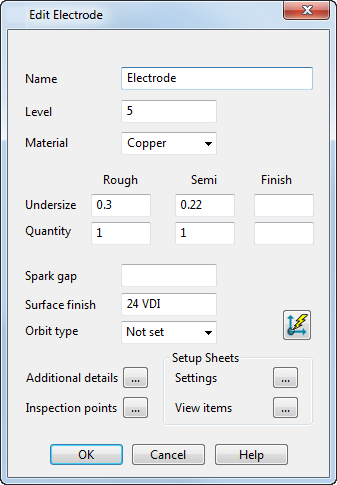

- Utilice las opciones del cuadro de diálogo de Editar el electrodo para editar las propiedades del electrodo que no sean geométricas.
La modificación de estos valores no afecta a la forma física del electrodo.
- Nombre - Introduzca el nombre del electrodo.
- Nivel — Introduzca el nivel del electrodo.
- Material — Seleccione el material del electrodo.
- Gap — Introduzca los valores de Gap recomendados para los electrodos de Desbaste, Semi y Acabado.
- Cantidad — Introduzca el número de electrodos de Desbaste, Semiacabado y Acabado de la familia de electrodos.
- Explosor — Introduzca un explosor.
- Acabado superficie — Introduzca el acabado de la superficie del electrodo.
- Tipo de órbita — En la lista, seleccione el patrón de la órbita para controlar el movimiento del cabezal de la máquina en la EDM.
- Definir el vector de erosión — Haga clic en el botón de Definir el vector de erosión
para abrir el cuadro de diálogo de Erosión de vector. Utilice el cuadro de diálogo para modificar el tipo de erosión de vectores, la dirección de extracción, la profundidad de la erosión y la separación del vector. También puede ejecutar una simulación de la extracción del electrodo.
- Detalles adicionales — Haga clic en el botón de
para abrir el cuadro de diálogo existente de Detalles adicionales del electrodo.. Puede utilizarlo para actualizar la información adicional que figura en la hoja de configuración.
- Puntos de inspección — Haga clic en el botón de para abrir el cuadro de diálogo de Puntos de inspección. Utilícelo para editar los puntos de inspección de un electrodo.
- Hojas de configuración — Haga clic en el botón de para abrir el cuadro de diálogo de Control de las hojas de configuración de electrodo. Utilice las opciones de este cuadro de diálogo para modificar las hojas de configuración.
- Ver elementos — Haga clic en el botón de para abrir el cuadro de diálogo de Elementos de la hoja de configuración del electrodo. Utilice las opciones de este cuadro de diálogo para añadir otros elementos a una vista de dibujo de un electrodo.
Nota: Si tiene varias copias del mismo electrodo, los cambios introducidos en el original también se aplican a las copias. De igual forma, los cambios introducidos en las copias se reflejan en el original.
