En roulant est une technique très puissante. Malheureusement, dans une simulation 5-axes simultanés, il y a beaucoup de réponses correctes pour un problème avec cette méthode. FeatureCAM essaie de choisir un e réponse intelligente, mais quelque fois choisit une réponse différente de celle que vous avez en tête. Par exemple, un plan simple peut être usiné en roulant dans la direction U ou V.

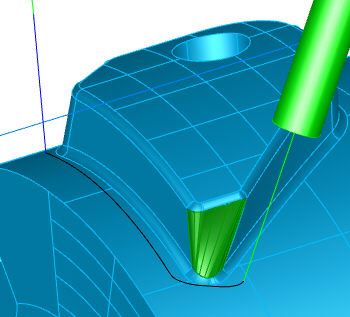

Dans l'image ci-dessous, la feature comporte deux surfaces magenta et une surface rouge. L'usinage en roulant coupe correctement l'arête requise des surfaces magenta, puis (mathématiquement correctement) coupe une arête incorrecte de la surface rouge.
Il y a plusieurs choses que vous pouvez essayer :
- Séparez la feature en plusieurs features (à la limite, vous pouvez avoir une feature en roulant par surface). Dans ce cas, vous pouvez finir avec trois features.
- Dans un document de tournage/fraisage, vous pouvez quelque fois obtenir la réponse requise en choisissant de couper la feature avec un outil d'axe X. C'est le cas pour une surface plane simple qui coupe la direction U au lieu de la direction V.
- Construisez une surface réglée et utilisez-la comme étant la (les) surface(s) de pièce.
- Des surfaces supplémentaires peuvent parfois aider FeatureCAM à sélectionner la bonne face. Dans cette image, l'indication précédente était également utilisée (la surface réglée verte a remplacée les trois faces du solide).
Eliminez tout coin arrondi du modèle et utilisez un outil hémisphérique de la taille appropriée.
- Diminuez ou augmentez la tolérance. Parce que la ou les surfaces entre ses courbes d'arête peuvent ne pas être parfaitement réglées, l'usinage en roulant est très dépendant du réglage de tolérance.
- Souvent, l'outil est à l'envers par rapport au parcours d'outil requis. Sélectionnez Inverser l'axe d'outil dans l'onglet Stratégie .
- Dans des cas comme celui ci-dessus, le fond du fraisage en roulant ne doit pas être touché. C'est difficile à faire, surtout avec une fraise deux tailles. Vous pouvez inclure le fond comme étant une surface de garde, mais vous pouvez ne pas avoir le parcours en entier. Dans cette situation, vous pouvez vous rapprocher en utilisant Découpes multiples et un petit incrément Z. Vous pouvez également utiliser une surépaisseur de garde légèrement négative.
- Augmentez la tolérance de détalonnage. La valeur de tolérance contrôle la précision du pavage : les surfaces incurvées sont d'abord aplaties en triangles, puis les triangles sont usinés. La tolérance de détalonnage spécifie avec quelle amplitude FeatureCAM collisionne les triangles pour obtenir un meilleur parcours, plus lisse.
